Las cintas transportadoras curvas revolucionan el transporte de material, maniobrando suavemente las curvas. La medición precisa garantiza la eficiencia y previene los errores costosos. En esta publicación, aprenderá métodos para medir las correas curvas con precisión.
Las cintas transportadoras curvas están diseñadas para mover materiales suavemente alrededor de las curvas y las esquinas, ajustados en espacios donde los transportadores rectos no pueden. A diferencia de los cinturones rectos, estos cinturones pueden doblarse horizontalmente, permitiéndoles cambiar de dirección sin detener el flujo. Esta flexibilidad ayuda a optimizar el espacio en fábricas o almacenes reduciendo la huella del sistema transportador.
Una característica clave es su capacidad para rodar en forma tubular durante la operación. Esta forma ayuda a mantener los materiales centrados en el cinturón, reduciendo el derrame y mejorando la seguridad. Los cinturones generalmente tienen una fuerte rigidez lateral para mantener su forma mientras son lo suficientemente flexibles como para doblarse alrededor de las curvas. Materiales como las mezclas de nylon-poliéster son comunes porque combinan durabilidad, elasticidad y resistencia al desgaste, ozono, rayos UV y flexión.
Las cintas transportadoras curvas también vienen con varios tipos de flexión, como curvas horizontales, curvas en forma de S, arcos convexos y arcos cóncavos. Cada tipo se adapta a diferentes necesidades de diseño y afecta cómo la correa maneja el estrés y la tensión. Por ejemplo, los arcos convexos generalmente requieren un radio de curvatura más grande para evitar la torsión y el desgaste excesivo.
Las ventajas incluyen:
Eficiencia del espacio: se ajustan a los caminos transportadores en espacios ajustados o irregulares.
Flujo de material liso: la forma tubular ayuda a mantener los materiales centrados y seguros.
Durabilidad: diseñado para manejar tensiones de flexión sin daños.
Versatilidad: adecuada para muchas industrias y materiales, desde paquetes de luz hasta bienes a granel pesados.

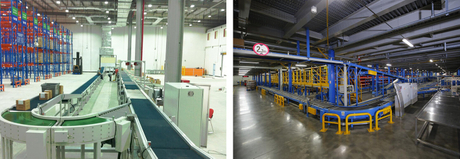

Las cintas transportadoras curvas se usan ampliamente en todas las industrias que requieren un manejo eficiente de material en espacios limitados o diseños complejos. Aquí hay algunas aplicaciones comunes:
Fabricación: piezas móviles entre las estaciones de ensamblaje cuando las rutas rectas no son posibles.
Procesamiento de alimentos: transporte de alimentos alrededor de las esquinas mientras mantiene la higiene y evita el derrame.
Manejo de minería y a granel: transporte de materiales pesados y abrasivos a través de curvas sin daños por la correa.
Embalaje: redireccionamiento de paquetes y productos de manera eficiente a través de líneas de clasificación y embalaje.
Almacenamiento y distribución: optimización del espacio mediante el enrutamiento de los transportadores a través de las esquinas y los obstáculos.
Cada aplicación se beneficia de la capacidad de la correa para mantener una velocidad y tensión consistentes a pesar de las curvas, asegurando una operación suave y continua. Las industrias a menudo seleccionan cinturones basados en necesidades específicas como el peso de la carga, las condiciones ambientales y la durabilidad necesaria.
El tipo y el material de la cinta transportadora afectan significativamente la forma en que mide su curvatura. Las correas curvas están diseñadas para rodar en forma tubular durante la operación, por lo que necesitan rigidez y flexibilidad laterales adecuadas. Materiales como las mezclas de nylon-poliéster son comunes porque equilibran bien la fuerza y la elasticidad. La elasticidad del material central de la correa, a menudo medido por su módulo elástico, afecta directamente el radio más pequeño que puede doblarse sin daños.
Las cubiertas externas e internas del cinturón también juegan papeles. La capa externa debe resistir el clima, el ozono, los rayos UV y la flexión repetida, mientras que la capa interna necesita una excelente resistencia al desgaste. Estas propiedades aseguran que la correa mantenga su forma y durabilidad alrededor de las curvas. Al medir la curvatura, conocer el material de la correa ayuda a predecir qué tan apretada puede ser la curva y guía la elección del radio.
El diámetro de la tubería de una cinta transportadora curva define el ancho de la correa e influye en el radio de curvatura. Un diámetro de la tubería más grande significa una correa más ancha, que afecta la diferencia entre los radios de arco interno y externo en la sección curva. Esta diferencia provoca una tensión variable en el ancho de la correa, con los bordes que experimentan más tensión que el centro.
Típicamente, el radio de curvatura es proporcional al diámetro de la tubería. Los diseñadores seleccionan el diámetro de la tubería basado en factores como la capacidad de transmisión, la velocidad de la correa y el tamaño de los materiales que se transportan. Al medir la curva, es esencial tener en cuenta el diámetro de la tubería porque determina el radio mínimo que la correa puede manejar sin estrés excesivo.
Además, el diseño de diseño, incluida la forma de las curvas, como horizontales, de tipo S, convexos o arcos cóncavos, afecta la medición de la curvatura. Por ejemplo, los arcos convexos generalmente requieren un radio mayor para evitar la torsión o el daño. El diseño debe equilibrar las limitaciones de espacio y los límites mecánicos, influyendo en cómo mide y establece la curvatura.
La tensión de la correa juega un papel crucial en la medición de la curvatura. La tensión en la sección curva es típicamente más alta que en las secciones rectas, lo que lleva a un mayor alargamiento del cinturón. Cuando la tensión es alta, el radio de curvatura debe aumentar para reducir el estrés en la correa y los rodillos. Los radios más pequeños hacen que los rodillos soporten fuerzas más grandes, lo que puede acortar su vida útil.
Los diferentes tipos de flexión afectan la forma en que la tensión y las fuerzas se distribuyen en la correa. Por ejemplo, las curvas horizontales, las curvas en forma de S, los arcos convexos y los arcos cóncavos imponen tensiones únicas. Las curvas convexas a menudo causan más torcedura, por lo que requieren una medición cuidadosa y generalmente un radio de curvatura más grande. Las curvas cóncavas pueden manejar radios más pequeños, pero aún así necesitan cálculos de tensión precisos.
La curvatura de medición debe considerar estos tipos de flexión y la tensión presente. Los ajustes en el radio pueden ser necesarios para garantizar que la correa funcione suavemente sin daños. Los cálculos a menudo usan fórmulas o tablas que recomiendan radios mínimos según el tipo de correa, la tensión y la forma de flexión.
Una de las formas más confiables de medir una cinta transportadora, especialmente para sistemas más simples con dos poleas, es la fórmula de distancia de centro a centro. Calcula la longitud de la correa en función de la distancia entre los centros de la polea de transmisión y la polea de la cola, además de los diámetros de las poleas. La fórmula se ve así:
L = 2 C + π × 2 D + D +4 C ( D - D ) 2
Dónde:
L = Longitud del cinturón
C = distancia de centro a centro entre poleas
D = diámetro de la polea más grande
d = diámetro de la polea más pequeña
π ≈ 3.1416
Esta fórmula explica la correa que envuelve alrededor de las poleas y las secciones rectas entre ellas. Es importante medir con precisión la distancia de centro a centro. Use una herramienta de cinta métrica o de distancia láser para precisión. Además, tenga en cuenta los diámetros de la polea cuidadosamente, ya que incluso pequeños errores afectan la longitud final de la correa.
Si su sistema transportador tiene recogidas ajustables, recuerde que mover la recogida cambia la distancia central y, por lo tanto, la longitud de la correa. Por ejemplo, mover la recogida de 5 pulgadas hacia afuera agrega 10 pulgadas a la longitud de la correa, ya que la longitud de la correa cambia el doble del movimiento de recogida.
Para las cintas transportadoras curvas con múltiples poleas o diseños complejos, la fórmula de centro a centro no funcionará. En su lugar, use la técnica de inicio y parada:
Marque un punto de partida en la superficie superior de la correa y etiquétela '0. '
Encuentre el punto accesible más alejado a lo largo del cinturón y marque. Mida la distancia entre '0 ' y esta marca.
Jota el transportador para que la segunda marca se mueva a la posición original de '0 '. Marque un nuevo punto en el lugar más accesible nuevamente nuevamente.
Repita este proceso, midiendo entre marcas cada vez, hasta que el cinturón complete un bucle completo de regreso a la marca original '0 '.
Agregue todas las distancias medidas entre marcas. La suma es la longitud total del cinturón.
Esta técnica requiere dos personas por seguridad y precisión. Siempre asegúrese de que no hay piezas o herramientas del cuerpo en el cinturón al trotar. Este método funciona bien para las correas curvas porque sigue el camino real que toma la correa, incluidas las curvas o curvas.
Las mediciones precisas son cruciales. Incluso pequeños errores pueden causar problemas como:
Pedir un cinturón que sea demasiado corto o demasiado largo
Mayor tiempo de inactividad durante el reemplazo del cinturón
Mayores costos debido a reordenamiento o ajustes
Eficiencia del transportador reducido
Use herramientas de medición confiables y verifique todas las dimensiones. Al medir las poleas, mida el diámetro en múltiples puntos para confirmar la redondez y la precisión. Para distancias de centro a centro, mida cuidadosamente a lo largo del marco del transportador o use medidores de distancia láser para una mejor precisión.
Además, considere la tensión de la correa y las posiciones de recogida. Si el tensor está completamente extendido o retractado, afecta la longitud de la correa necesaria. Ajuste las ocupaciones a una posición neutral antes de medir, si es posible.
En diseños de transportador complejos, consulte las especificaciones del fabricante o use un software especializado para los cálculos de longitud de la correa. Estas herramientas a menudo incorporan curvatura de la correa, tamaños de polea y factores de tensión para proporcionar mediciones precisas.
Medir una cinta transportadora curva a menudo implica tratar con obstáculos físicos. Las variaciones de terreno como pendientes, terreno desigual o colinas pueden hacer que sea difícil obtener mediciones precisas. Los edificios, columnas u otras estructuras cerca de la ruta del transportador pueden bloquear el acceso directo, lo que lo obliga a estimar distancias o ángulos en lugar de medirlos directamente.
Estas interferencias pueden conducir a errores para determinar el radio de curvatura real o la longitud del camino del cinturón. Por ejemplo, si un transportador debe curvarse alrededor de un pilar de soporte, el radio de la curva podría necesitar ajustarse para adaptarse al espacio, afectando la precisión de la medición. En tales casos, es posible que tenga que:
Use herramientas de medición indirectas como medidores de distancia láser o estaciones totales para capturar distancias alrededor de los obstáculos.
Rompe la sección curva en segmentos más pequeños, mida cada uno por separado, luego combine los resultados.
Confíe en dibujos de diseño detallados o modelos 3D para complementar las mediciones físicas.
La planificación de mediciones durante los tiempos con una actividad mínima alrededor del transportador ayuda a reducir los riesgos y permite un mejor acceso. Además, documentar cualquier ajuste realizado debido a restricciones de terreno o construcción es esencial para referencia futura.
La tensión de la correa afecta significativamente las mediciones de la cinta transportadora curva. Cuando una correa está bajo tensión, se extiende ligeramente, alterando su longitud efectiva y curvatura. Los conjuntos de recogida, que mantienen una tensión adecuada, se pueden ajustar durante la operación, cambiando las distancias de centro a centro y la longitud de la correa dinámicamente.
Si mide el cinturón mientras la toma de información se extiende por completo o se retrae, sus resultados pueden no reflejar la longitud de funcionamiento típica de la correa. Para manejar esto:
Ajuste la asignación a una posición neutral o media antes de medir. Esta posición representa la tensión operativa promedio.
Tenga en cuenta la configuración actual de absorción durante la medición, por lo que puede calcular cualquier cambio de longitud necesario si la recogida se mueve más tarde.
Use fórmulas que tengan en cuenta los ajustes de recogida. Por ejemplo, mover la ascenso por distancia x cambia la longitud del cinturón en aproximadamente 2x.
La tensión de la correa también afecta el radio de curvatura. La tensión más alta requiere un radio mayor para evitar estrés excesivo en el cinturón y los rodillos. Al medir, considere el estado de tensión y, si es posible, mida en condiciones de funcionamiento normales en lugar de cuando la correa está floja o demasiado apretada.
Medir una cinta transportadora curva por su cuenta puede ser tentadora, especialmente cuando desea ahorrar tiempo y dinero. Sin embargo, hay varios factores a tener en cuenta antes de decidir hacerlo usted mismo.
Primero, las cintas transportadoras curvas a menudo tienen diseños complejos con múltiples poleas y curvas. Esta complejidad hace que la medición precisa sea difícil. Sin herramientas adecuadas, como medidores de distancia láser o cintas de medición flexibles, puede terminar con longitudes inexactas o radios de curvatura.
En segundo lugar, la seguridad es una gran preocupación. Las cintas transportadoras pueden ser pesadas y, a veces, operar en espacios estrechos o cerca de maquinaria. Medir mientras el transportador está funcionando es peligroso. Incluso cuando se detiene, acceder a todas las partes del cinturón, especialmente en entornos industriales, puede ser un desafío.
Tercero, la tensión de la correa y los conjuntos de recogida influyen en las mediciones. Si mide cuándo el cinturón está flojo o demasiado apretado, sus resultados no coincidirán con las condiciones de funcionamiento. Ajustar las recolecciones a una posición neutral antes de medir es crucial, pero puede ser difícil sin experiencia.
Cuarto, las mediciones de bricolaje requieren paciencia y precisión. Pequeños errores en la medición de los diámetros de la polea, las distancias de centro a centro o la longitud del camino de la correa pueden causar problemas significativos. Pedir un cinturón demasiado corto o demasiado largo conduce al tiempo de inactividad y costos adicionales.
Finalmente, considere las herramientas que tiene. Las medidas de cinta simples pueden funcionar para secciones cortas y rectas, pero se quedan cortos en curvas o sistemas de múltiples pulseras. La técnica 'Iniciar y parar ' para cinturones de múltiples pulseras requiere al menos dos personas y una coordinación cuidadosa.
La contratación de profesionales para medir su cinta transportadora curva ofrece varias ventajas que a menudo superan los costos.
Los expertos tienen herramientas y experiencia especializadas. Utilizan medidores de distancia láser, calibradores digitales y software diseñado para sistemas transportadores. Estas herramientas les ayudan a capturar mediciones precisas, incluso en diseños complejos u obstruidos.
Los profesionales entienden la tensión de la correa, los ajustes de recogida y los requisitos de curvatura. Pueden medir en condiciones de funcionamiento normales o simularlas, asegurando que la longitud de la correa y el radio coincidan con el uso del mundo real.
También saben cómo navegar por los riesgos de seguridad. Los profesionales siguen protocolos estrictos para evitar accidentes, especialmente cuando se miden en entornos industriales activos.
Además, los profesionales pueden proporcionar consultas más allá de la medición. Pueden recomendar tipos de correa óptimos, radios de curvatura o ajustes de diseño para extender la vida útil de la correa y mejorar la eficiencia.
El uso de servicios profesionales reduce el riesgo de ordenar cinturones incorrectos, lo que ahorra tiempo y dinero. Minimiza el tiempo de inactividad del transportador y evita errores costosos durante la instalación.
En muchos casos, los fabricantes o empresas de servicios transportadores especializados ofrecen servicios de medición e instalación como paquete. Este enfoque integrado garantiza que el cinturón se ajuste perfectamente y funcione de manera confiable.
Elegir entre el bricolaje y la medición profesional depende de la complejidad de su transportador, las herramientas disponibles, las consideraciones de seguridad y el presupuesto. Para sistemas simples y accesibles, el bricolaje podría ser suficiente. Para operaciones complejas o críticas, la ayuda profesional a menudo resulta invaluable. Las cintas transportadoras cortadas, esenciales en el manejo moderno de materiales, requieren una medición precisa para un uso efectivo. Los puntos clave incluyen la comprensión del tipo de correa, la tensión y el diseño de diseño. Las técnicas de medición precisas, como la fórmula de distancia de centro a centro y el método de inicio, aseguran la longitud y la curvatura adecuadas. Los profesionales ofrecen experiencia y herramientas para sistemas complejos, mejorando la precisión y la seguridad. Zhejiang Rigor Logistics Technology Co., Ltd. proporciona cintas transportador curvas de alta calidad, asegurando la durabilidad y la eficiencia, lo que las convierte en una opción valiosa para varias industrias.
R: Las cintas transportadoras curvas mueven de manera eficiente los materiales alrededor de las curvas, optimizando el espacio en fábricas y almacenes.
R: Giran en forma tubular durante la operación, manteniendo los materiales centrados y seguros.
R: Las mezclas de nylon-poliéster son comunes debido a su durabilidad, elasticidad y resistencia al desgaste y factores ambientales.
R: Los profesionales aseguran mediciones precisas, seguridad y rendimiento óptimo del cinturón, reduciendo los riesgos y costos.
