Las cintas transportadoras curvas y los sistemas curvos modulares funcionan utilizando rodillos cónicos, geometría cónica especializada y mecanismos de retención radial para mantener una velocidad lineal uniforme en todo el ancho de la curva, evitando la desalineación y el deslizamiento del producto. Al impulsar el radio exterior a un ritmo proporcionalmente más rápido que el radio interior, estos sistemas garantizan que los materiales superen las curvas suavemente y al mismo tiempo preserven su orientación precisa.
Esta guía técnica integral detallará la mecánica exacta, la ingeniería estructural y los criterios de selección estratégica que definen las soluciones industriales de manipulación de materiales curvos. Desde principios cinemáticos básicos hasta aplicaciones B2B específicas, exploraremos cómo estos sistemas eliminan los cuellos de botella de producción e impulsan el retorno de la inversión de las instalaciones. Las siguientes secciones proporcionan un desglose completo de la tecnología, las mejores prácticas de mantenimiento y las estrategias de integración necesarias para las operaciones industriales modernas.
Sección | Resumen |
Principios básicos de funcionamiento de los sistemas de manipulación de materiales curvos | Explica la cinemática fundamental, la mecánica de los rodillos cónicos y la gestión de la velocidad radial necesarios para mover mercancías alrededor de una curva sin deslizamiento. |
Componentes estructurales clave de un transportador de rodillos curvos | Descompone el hardware físico esencial, incluidos rodillos cónicos de acero, cojinetes de precisión, marcos de alta resistencia y cadenas de transmisión especializadas. |
Principales tipos de transportadores curvos y sus aplicaciones industriales | Compara diferentes diseños de transportadores curvos, como correas estándar, plástico modular y variedades accionadas por rodillos, destacando sus usos específicos del sector. |
Criterios críticos de selección para adquisiciones e ingeniería B2B | Describe los parámetros de ingeniería vitales, las capacidades de peso, los cálculos de radio y los factores ambientales que los compradores deben evaluar antes de comprar. |
Mejores prácticas de instalación, mantenimiento y resolución de problemas | Proporciona una guía operativa práctica paso a paso sobre cómo alinear curvas, rastrear correas, mantener la tensión y prevenir patrones de desgaste comunes. |
Los sistemas de manipulación de materiales curvos funcionan ejecutando un gradiente de velocidad diferencial preciso a lo largo de la superficie de transporte, utilizando componentes cónicos para garantizar que el borde exterior se mueva más rápido que el borde interior. Esta calibración precisa contrarresta las fuerzas centrífugas y evita la desviación de la orientación del paquete.
Para comprender la mecánica, hay que observar la física básica de la cinemática rotacional. Cuando un objeto se mueve a lo largo de una trayectoria curva, la distancia recorrida por el borde exterior es significativamente mayor que la distancia recorrida por el borde interior durante el mismo incremento de tiempo. Si un transportador utilizara rodillos cilíndricos estándar a lo largo de una curva de noventa grados, cada punto a lo largo del rodillo intentaría girar a la misma velocidad lineal superficial. Esto inevitablemente causaría que los productos en el radio exterior se quedaran atrás, lo que provocaría torceduras severas, raspaduras del material y frecuentes atascos del sistema.
Para resolver este desafío físico, los diseños de ingeniería integran rodillos cónicos especializados. Un verdadero transportador de rodillos curvos se basa en estos rodillos cónicos, donde el diámetro del rodillo aumenta gradualmente desde el radio interior al radio exterior. Debido a que el diámetro exterior es mayor, su velocidad lineal superficial es proporcionalmente mayor para cualquier RPM de rotación determinada. Esta proporción geométrica exacta asegura que todos los puntos a lo ancho de la línea completen el giro en perfecta sincronización.
Además, se emplean mecanismos de retención radial para combatir la tendencia natural de la superficie móvil o del producto a deslizarse hacia afuera debido a la inercia. En las variantes accionadas por correa, una serie de rodillos guía, perfiles de seguimiento o accesorios de cadena de alta resistencia discurren a lo largo del perímetro del marco de radio alto. Estos componentes de seguimiento bloquean el medio flexible en su vía estructural, absorbiendo las fuerzas laterales generadas por cargas útiles pesadas a medida que realizan cambios de dirección de cuarenta y cinco grados, noventa grados o ciento ochenta grados.

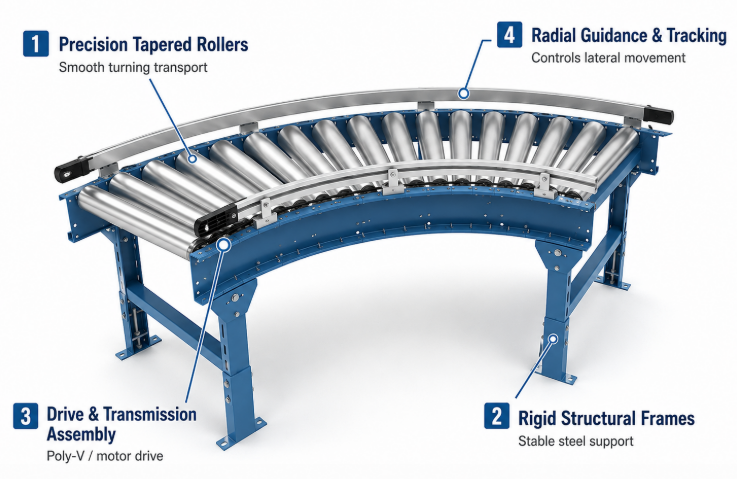

La integridad estructural y la eficiencia operativa de un transportador de rodillos curvos de servicio pesado dependen de una red de componentes de ingeniería, que incluyen rodillos cónicos de precisión, estructuras de radio rígido y configuraciones de accionamiento especializadas. Cada pieza debe mecanizarse con tolerancias precisas para soportar tensiones de carga laterales y axiales continuas.
Los rodillos cónicos son el principal punto de contacto para el transporte de material. Mecanizados a partir de acero al carbono de alta calidad, acero inoxidable o polímeros resistentes a impactos, su ángulo exacto de conicidad debe coincidir con el verdadero punto central del radio de giro. Estos rodillos están equipados con rodamientos de bolas rectificados con precisión que pueden soportar tanto las cargas radiales del peso del producto como las cargas de empuje axial generadas por el movimiento de giro.
Los marcos laterales exterior e interior forman la columna vertebral estructural del conjunto curvo. Por lo general, construidos con acero estructural cortado con láser CNC o aluminio extruido de gran calibre, estos marcos deben resistir fuerzas de torsión. El marco interior es más corto y tiene un radio más estrecho, mientras que el marco exterior incorpora soportes de montaje para el mecanismo de accionamiento y barandillas de seguridad.
Para alimentar un sistema curvo se requieren disposiciones de transmisión especializadas. Las opciones estándar incluyen cadenas de rodillos de precisión de alta resistencia que funcionan con tiras de desgaste de polímero UHMW personalizadas o ejes lineales de alto torque conectados mediante juntas tóricas flexibles. Para demandas industriales de alta capacidad, elegir un transportador de rodillos curvos de primera calidad equipado con rodillos motorizados de accionamiento directo garantiza una transmisión de torsión óptima sin pérdidas mecánicas.
Para evitar que la cinta transportadora o el medio de cadena se desplacen lateralmente bajo carga, se instalan sistemas de guía radial robustos. Se trata de cojinetes guía de alta resistencia montados verticalmente a lo largo del borde exterior de la correa, que ruedan contra un labio de acero mecanizado. En las curvas de cadena de plástico modulares, las pestañas moldeadas en la parte inferior de los eslabones de la cadena se bloquean directamente en las pistas correspondientes en la plataforma del transportador.
Las instalaciones industriales utilizan varios tipos distintos de sistemas curvos de manipulación de materiales, categorizados según su medio de transporte (incluidas correas curvas reales, cadenas plásticas modulares y sistemas de rodillos activos) para adaptarse a entornos de producción específicos. La selección del tipo correcto depende directamente del peso, la geometría y las características de la superficie del material que se mueve.
Clase de sistema | Tecnología central | Mecánica primaria | Entorno objetivo |
Curvas del cinturón de tela | Lámina continua de PVC o poliuretano reforzado cortada en forma de arco preciso. | Corre a lo largo de guías estructurales para manejar la clasificación de alta velocidad. | Lo mejor para artículos pequeños, aparatos electrónicos frágiles o equipaje irregular en el aeropuerto. |
Cadenas Modulares de Plástico | Segmentos de plástico entrelazados dispuestos en un patrón de ladrillo resistente. | Las pestañas moldeadas se bloquean directamente en los rieles correspondientes debajo de la plataforma del transportador. | Ideal para ambientes húmedos, embotellado de bebidas y zonas de lavado de alimentos. |
Curvas de rodillos vivos | Rodillos cónicos accionados individualmente accionados por cadenas, correas poli-V o ejes lineales. | Admite acumulación de presión cero para controlar el flujo de la línea automáticamente. | Perfecto para cajas pesadas, cajas de asas y tarimas industriales pesadas. |
Las curvas del cinturón de tela utilizan una lámina continua de material sintético reforzado cortada en forma de arco. Estos sistemas proporcionan una superficie lisa y muy estable, ideal para transportar artículos pequeños, dispositivos electrónicos frágiles o equipaje irregular. Debido a que toda la superficie se mueve uniformemente, evita que las piezas pequeñas caigan por los huecos, lo que los hace populares en el manejo de equipaje de los aeropuertos y en los centros de clasificación del comercio electrónico.
Construidas a partir de segmentos de plástico entrelazados, las curvas modulares ofrecen excelente durabilidad mecánica y drenaje de fluidos. El patrón de ladrillo de los módulos proporciona una alta resistencia a la tracción, lo que permite recorridos transportadores largos y complejos con múltiples tramos rectos y curvas impulsados por un solo motor. Estos sistemas son muy valorados en las industrias de procesamiento de alimentos, embotellado de bebidas y farmacéutica debido a su diseño fácil de limpiar.
Para almacenamiento y fabricación pesada, la configuración de rodillos vivos es la solución preferida. Impulsados por cadenas, correas poli-V o ejes lineales, estos sistemas son excelentes para mover cajas de cartón pesadas, cajas de transporte y paletas industriales. Permiten la acumulación de presión cero, lo que significa que los productos se pueden detener en la curva para controlar el flujo de la línea sin detener el motor de accionamiento, lo que evita colisiones de productos.
Tipo de transportador | Capacidad de carga máxima | Rango de velocidad común | Industria más adecuada |
Curva del cinturón de tela | Ligero a medio (hasta 50 kg/m) | 0,5 a 2,5 m/s | Logística, Embalaje, Aeropuertos |
Curva de plástico modular | Mediano (hasta 120 kg/m) | 0,2 a 1,2 m/s | Procesamiento de alimentos, embotellado |
Curva de rodillos vivos | Pesado (hasta 1500 kg/m) | 0,1 a 1,5 m/s | Automoción, Almacenamiento, Industria Pesada |
La adquisición de un sistema de torneado de calidad industrial requiere una evaluación cuidadosa de los parámetros de ingeniería clave, incluido el radio interior, el grado de giro, la capacidad de carga total y las condiciones ambientales. Calcular mal estos valores puede provocar un desgaste acelerado de los componentes, daños al producto o fallas del motor.
Primero, los ingenieros deben determinar los requisitos exactos del diseño, específicamente el grado de giro (comúnmente cuarenta y cinco, noventa o ciento ochenta grados) y el radio interior. El radio interior debe ser lo suficientemente grande como para permitir el paso del producto manipulado de mayor longitud sin que sus esquinas golpeen las barandillas. El radio exterior se determina sumando el ancho del transportador directamente al radio interior, lo que dicta el espacio exacto necesario en el piso de la instalación.
En segundo lugar, se debe calcular cuidadosamente el peso total y la distribución de la carga útil del producto. Para operaciones industriales pesadas, elegir un transportador de rodillos curvos robusto con travesaños reforzados garantiza que el sistema pueda soportar cargas pesadas sin que el marco se hunda. Los ingenieros también deben calcular la carga máxima por rodillo para verificar que los rodamientos de precisión puedan soportar las tensiones radiales y axiales combinadas durante el funcionamiento continuo.
En tercer lugar, los factores del entorno operativo desempeñan un papel importante en la selección de materiales. Las instalaciones que se ocupan de procesamiento químico, producción de alimentos o alta humedad deben especificar marcos de acero inoxidable y componentes de polímero resistentes a la corrosión. Por el contrario, los centros de distribución en seco estándar pueden utilizar estructuras de acero al carbono con recubrimiento en polvo. Los especialistas en integración de sistemas también deben garantizar que los sistemas de control coincidan con las líneas rectas existentes, incorporando variadores de frecuencia (VFD) para sincronizar con precisión las velocidades entre secciones separadas del transportador.
Mantener la máxima eficiencia en líneas curvas de manejo de materiales requiere una nivelación inicial precisa del marco, ajustes sistemáticos de seguimiento de la correa y lubricación regular de los cojinetes de alta tensión. Descuidar estos pasos básicos de mantenimiento puede provocar un desgaste desigual de la correa, una tensión excesiva del motor y un tiempo de inactividad inesperado del sistema.
Durante la instalación, los técnicos deben utilizar herramientas de alineación láser de precisión para garantizar que tanto el marco interior como el exterior estén perfectamente nivelados en ambos planos. Si un lado de la curva es más bajo que el otro, la gravedad amplificará las fuerzas centrífugas, empujando el medio de transporte o los productos hacia el lado inferior. Esta distribución desigual del peso provoca un desgaste prematuro de las guías de seguimiento y de las ruedas dentadas.
Debido a que los sistemas giratorios generan un mayor empuje axial que los lineales, los rodamientos dentro de los rodillos cónicos enfrentan una tensión continua. Los equipos de mantenimiento deben establecer un programa de lubricación estricto, utilizando grasas de complejo de litio de alta viscosidad para rodillos de acero pesados o lubricantes de calidad alimentaria cuando sea necesario. Los rodamientos de precisión sellados deben revisarse periódicamente mediante cámaras termográficas para detectar el sobrecalentamiento antes de que se atasquen.
En las curvas de la cinta textil, comprobar el sistema de seguimiento es una tarea rutinaria crucial. Se deben inspeccionar los rodillos guía de bordes o los perfiles de seguimiento para detectar desgaste y acumulación de material. Si la correa comienza a subir por el marco exterior, los pernos tensores de las poleas interior y exterior deben ajustarse en pequeños incrementos. Para los sistemas accionados por rodillos, comprobar la tensión de las correas poli-V o cadenas de transmisión de conexión evita el deslizamiento y preserva la entrega de torsión.
Nota de mantenimiento industrial: Siempre verifique si hay patrones de desgaste en el radio interior del marco. El desgaste excesivo en esta área generalmente indica que la tensión de la correa es demasiado alta, lo que empuja todo el conjunto hacia adentro contra las guías estructurales.
La integración de un alto rendimiento transportador de rodillos curvos de en un sistema de manipulación de materiales B2B existente proporciona importantes beneficios para la gestión del espacio de las instalaciones y el rendimiento de la producción. Al aplicar una geometría de rodillos cónicos y una mecánica de velocidad diferencial, estos sistemas eliminan los cuellos de botella comunes que ocurren al mover mercancías en las esquinas.
Invertir en componentes de alta calidad, calcular radios de giro precisos y seguir una estricta rutina de mantenimiento preventivo garantiza una confiabilidad operativa a largo plazo. Para centros de distribución automatizados o líneas de montaje de fabricación, elegir una solución curva diseñada es un paso comprobado hacia la construcción de un canal logístico continuo y altamente eficiente.
El deslizamiento del producto se evita principalmente mediante el uso de rodillos cónicos de precisión, que mantienen un gradiente de velocidad constante a lo largo del ancho del transportador. Además, la selección de materiales de superficie de alta fricción, como rodillos revestidos de caucho o correas texturizadas de alto agarre, garantiza que los productos permanezcan seguros en su lugar durante las transiciones de alta velocidad.
Sí, las curvas de cadenas de plástico modulares a menudo se pueden integrar en tramos largos y rectos impulsados por un solo motor, siempre que el cálculo de la tracción total de la cadena se mantenga dentro de límites seguros. Sin embargo, para aplicaciones de servicio pesado o diseños complejos, el uso de un motor independiente dedicado para la sección del transportador de rodillos curvos permite un mejor ajuste de la velocidad y menos tensión mecánica.
El radio mínimo depende en gran medida del tipo de transportador y de las dimensiones del producto. Las curvas de las correas de tela pueden lograr radios interiores ajustados tan bajos como 300 mm, mientras que las curvas de rodillos vivos de servicio pesado generalmente requieren un radio mayor para acomodar rodillos cónicos y cargas útiles pesadas de manera segura.
