Cintas transportadoras curvas: optimice su espacio y sus procesos

De un vistazo

Introducción a la tecnología de transportadores de correa curva

Un transportador de correa curva es un sistema de manipulación de materiales industriales especializado diseñado para transportar cargas unitarias a través de trayectorias angulares que van desde 30 grados a 180 grados mientras se mantiene la alineación y la velocidad continuas del producto.

Los diseños de manipulación de materiales en las instalaciones industriales modernas rara vez disfrutan del lujo de un espacio lineal infinito y sin obstáculos. Las líneas de producción deben navegar por columnas de soporte, maquinaria localizada, estaciones de procesamiento y paredes de las instalaciones. Tradicionalmente, cambiar la dirección de desplazamiento requería unidades de transferencia en ángulo recto, transferencias de caída y giro o cadenas de múltiples hilos. Sin embargo, estos mecanismos tradicionales de transferencia introducen importantes riesgos operativos: se altera la orientación del producto, los bienes frágiles corren el riesgo de sufrir daños y los artículos pequeños pueden caer en brechas de transferencia.

Una cinta transportadora curva resuelve estas limitaciones mecánicas al ofrecer una superficie de transporte continua y suave a lo largo de una curva. A diferencia de las correas rectas, que experimentan una tensión transversal uniforme, una correa curva debe gestionar velocidades lineales diferenciales. El borde exterior del cinturón recorre una distancia circunferencial significativamente mayor que el borde interior con el mismo movimiento angular. Para mantener la estabilidad, la tela de la correa se corta con precisión en segmentos cónicos, se sostiene mediante poleas de transmisión y de cola cónicas, y se guía a lo largo de su perímetro exterior mediante cojinetes de precisión continuos o guías de cadena.

Desde una perspectiva de ingeniería estructural, ¿por qué es necesario este diseño cónico? Si una cinta transportadora plana estándar se fuerza a adoptar una geometría curva, fuertes fuerzas de seguimiento lateral hacen que la cinta se doble, se doble y migre hacia el centro del radio de giro. Al diseñar el marco con un punto central definido y fabricar la correa como un segmento de un cono, el sistema logra un verdadero movimiento radial. Cada punto de la superficie de la correa se mueve a una velocidad angular proporcional a su radio, lo que permite que las unidades de carga, ya sean cajas pesadas de cartón corrugado, alimentos envasados ​​delicados o equipaje suelto en el aeropuerto, giren suavemente sin resbalar, caer o chocar.

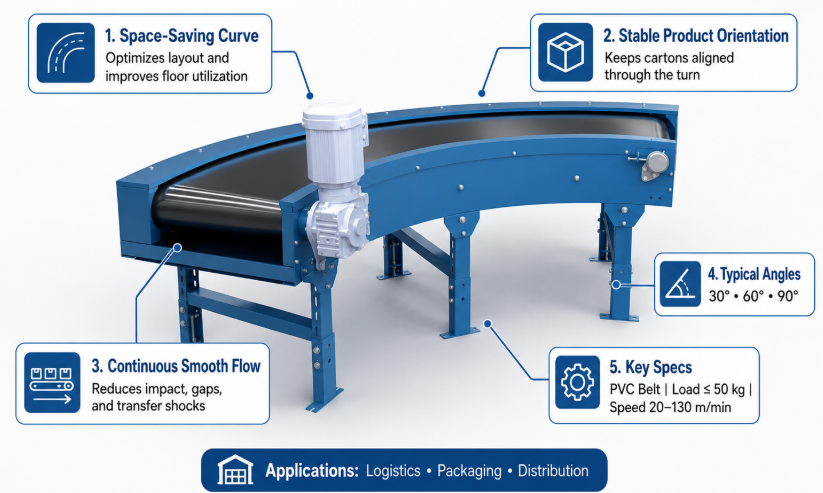

Ventajas principales espaciales y de flujo de trabajo

Las cintas transportadoras curvas optimizan la utilización del piso de la planta al reemplazar las voluminosas transferencias en ángulo recto con curvas continuas compactas, lo que reduce significativamente el espacio requerido para los equipos.

Al diseñar una instalación de fabricación totalmente nueva o modernizar un diseño de almacén existente, la utilización del espacio impacta directamente en el retorno del capital. La integración de secciones de transporte curvas ofrece beneficios mecánicos y operativos mensurables en varias categorías funcionales:

1. Eliminación de Zonas de Huella Muerta

Las configuraciones de transportadores lineales con transferencias emergentes de 90 grados o módulos de plataforma giratoria exigen una superficie sustancial. Una unidad de transferencia emergente requiere un área de caja cuadrada igual a la longitud diagonal más larga del artículo transportado más grande, más márgenes de seguridad. Por el contrario, un sistema de cinta transportadora curva continua envuelve firmemente las obstrucciones de la planta, columnas y paredes estructurales. Este arco continuo elimina los espacios en las esquinas muertas, lo que permite a las instalaciones colocar maquinaria de procesamiento o estaciones de ensamblaje secundarias directamente adyacentes al radio de giro.

2. Preservación de la orientación y el espaciado del producto

En las operaciones automatizadas de escaneo, pesaje, códigos de barras y clasificación, es fundamental mantener el espaciado preciso de los productos y la orientación direccional. Cuando un paquete golpea un empujador tradicional en ángulo recto o un rodillo emergente, su orientación cambia 90 grados, lo que a menudo altera la alineación barométrica y altera los espacios entre los artículos. Una cinta transportadora curva mantiene una posición relativa fija entre el producto y la superficie de la cinta. Una caja que ingresa a la curva alineada longitudinalmente sale de la curva exactamente con la misma orientación relativa a su vector, lo que evita atascos en la línea y elimina la necesidad de costosos equipos de reorientación posteriores.

3. Velocidad continua y capacidades de mayor rendimiento

Las transferencias discontinuas requieren que los elementos disminuyan la velocidad, se detengan o sufran cambios de aceleración abruptos durante los cambios de dirección. Esta limitación de velocidad obstaculiza toda la velocidad de la línea. Las cintas transportadoras curvas operan a altas velocidades continuas que frecuentemente exceden de 2,5 a 3,0 metros por segundo. Debido a que no hay fuerzas de impacto ni retrasos en el cambio de dirección, la capacidad de rendimiento aumenta exponencialmente sin aumentar la fricción de la línea ni el consumo de energía.

4. Manipulación cuidadosa de materiales para mercancías frágiles

En las industrias farmacéutica, electrónica y de envasado de alimentos, los golpes mecánicos durante los puntos de transferencia provocan altas tasas de daño al producto. La superficie continua de una cinta curva soporta todo el perfil inferior del artículo transportado en todo el radio de giro. Al eliminar los espacios de transferencia, las alturas de caída y los impactos mecánicos del empujador, prácticamente se elimina la degradación del producto.

Principios de ingeniería y cinemática mecánica.

La cinemática de una cinta transportadora curva se basa en el equilibrio de la tensión radial, la geometría de la polea cónica y los sistemas de guía perimetral continua para contrarrestar las fuerzas de tracción laterales hacia adentro.

Comprender la física de una cinta transportadora curva requiere analizar las fuerzas vectoriales activas durante la rotación. Cuando una correa tensada se mueve a lo largo de una trayectoria curva, las fuerzas de tensión longitudinales en la correa generan un vector de fuerza radial neto dirigido hacia el centro de rotación de la curva. Sin contramecanismos estructurales, esta fuerza inmediatamente sacaría la correa de sus rodillos de soporte hacia el radio interior.

Para contrarrestar esta fuerza radial hacia adentro, los ingenieros mecánicos implementan tres estrategias estructurales centrales:

Dinámica de polea cónica

Las poleas de los rodillos extremos de una cinta transportadora curva no son cilíndricas; Son perfiles cónicos mecanizados con precisión. El diámetro exterior de la polea es mayor que el diámetro interior. Este diámetro cónico garantiza que la velocidad superficial de la polea en cualquier radio dado coincida con la velocidad lineal teórica de la correa a esa distancia exacta del punto central. Matemáticamente, la velocidad lineal V en el radio R se expresa como:

V = w * R

Donde w es la velocidad angular constante del eje impulsor. Al hacer coincidir el diámetro de paso de la polea con la trayectoria radial de la correa, se logra un contacto de rodadura puro en toda la cara de la polea, evitando un desgaste severo por fricción y quemaduras localizadas en la correa.

Sistemas de guía de borde perimetral

Para absorber continuamente la fuerza radial interna generada por la tensión de la correa, el borde exterior de la correa curva está equipado con un conjunto de guía especializado. Hay dos enfoques de ingeniería principales utilizados en la fabricación moderna:

1. Ruedas con rodamientos de precisión sellados: Los rodamientos de bolas de precisión se montan horizontalmente a lo largo del perímetro exterior de la correa en intervalos de paso cortos. Estos rodamientos corren dentro de una guía de acero extruido o de aluminio de alta resistencia. Los cojinetes soportan la pesada carga de empuje hacia adentro y al mismo tiempo permiten que la correa avance con una mínima resistencia a la fricción.

2. Cadenas guía y ruedas dentadas de transmisión positiva: para aplicaciones industriales de servicio pesado, se adjunta una cadena de rodillos continuos al borde exterior de la tela de la correa. Las ruedas dentadas de transmisión positiva enganchan la cadena a lo largo del radio exterior, impulsando la correa directamente y absorbiendo estructuralmente todas las fuerzas de tracción internas.

Distribución de tensión radial

Debido a la geometría de la curva, las tensiones de tracción no se distribuyen uniformemente a lo largo del ancho de la correa. El perímetro exterior experimenta un estiramiento total mayor que el perímetro interior. Las modernas correas curvas de alta resistencia se fabrican utilizando materiales de carcasa sintética de múltiples capas, típicamente entretejidas con fibras de urdimbre de poliéster y trama de poliamida que proporcionan una alta rigidez lateral al mismo tiempo que mantienen la flexibilidad longitudinal alrededor de los tambores de accionamiento cónicos.

Especificaciones técnicas y anatomía del sistema.

Una cinta transportadora curva consta de componentes diseñados con precisión para manejar tensiones mecánicas multiaxiales, cargas unitarias pesadas y movimientos continuos de alta velocidad.

Para evaluar eficazmente los sistemas de cinta transportadora curva, los ingenieros deben analizar las especificaciones estructurales del tren de transmisión, el conjunto del marco, la construcción de la correa y las tolerancias radiales.

Arquitectura del sistema de accionamiento

Las cintas transportadoras curvas utilizan motorreductores montados en eje directo o poleas de cabeza motorizadas. Para adaptarse a las distintas limitaciones de espacio, las unidades motrices se pueden configurar en varias posiciones:

1. Unidad de cabeza de radio exterior: ubicada en el extremo de descarga en el arco exterior. Esto ofrece un apalancamiento mecánico óptimo, ya que el par se aplica en el punto de máxima distancia radial y velocidad.

2. Unidad central montada debajo: ubicada debajo de la plataforma de retorno del marco. Esta configuración mantiene estrecho el perfil general de la máquina, lo que permite una colocación cercana junto a paredes o líneas transportadoras paralelas.

3. Transmisión directa montada en eje: acoplada directamente al eje del tambor de transmisión cónico, lo que minimiza el mantenimiento de la cadena de transmisión y las pérdidas de transmisión de potencia.

Estructura de cama con marco y deslizador

La plataforma deslizante soporta la correa de carga activa. En los transportadores curvos de alta precisión, las plataformas deslizantes se cortan con láser a partir de acero inoxidable de alta calidad o placas de acero estructural de baja fricción. La superficie suele tener un acabado con láminas de polímero de baja fricción, como UHMW-PE, para reducir el coeficiente de fricción entre la parte inferior de la correa y el marco de la cama. Este diseño reduce la carga del motor, reduce los niveles de ruido de funcionamiento por debajo de 65 dBA y extiende la vida útil del respaldo de la correa.

Aplicaciones industriales clave

Las cintas transportadoras curvas son componentes vitales en las líneas de logística, operaciones aeroportuarias, fabricación de alimentos y embalaje industrial.

1. Sistemas de manipulación de equipaje en aeropuertos BHS: El transporte de equipaje en aeropuertos exige una fiabilidad mecánica extrema bajo cargas de impacto impredecibles. Los artículos de equipaje van desde bolsas de tela suave hasta estuches rígidos, pesados ​​e irregulares. Las cintas transportadoras curvas que operan en los aeropuertos deben funcionar continuamente a velocidades superiores a 2,5 m/s, realizando giros estructurales cerrados dentro de los sótanos de manipulación de equipaje. Estas correas requieren materiales retardantes de llama, altas características de disipación estática y guías de rodamiento perimetrales exteriores de alta resistencia capaces de soportar fuertes impactos dinámicos.

2. Centros de distribución de paquetes y comercio electrónico: en las instalaciones de distribución automatizadas operadas por redes logísticas globales, las velocidades de rendimiento determinan la eficiencia operativa diaria. Los transportadores curvos conectan a la perfección clasificadores lineales de alta velocidad, líneas de inducción y espirales inclinadas. Al utilizar transportadores de cinta curva industriales robustos , los ingenieros de las instalaciones evitan la colisión y la caída de los paquetes, lo que garantiza altas velocidades de lectura óptica para los lectores de códigos de barras automatizados elevados.

3. Líneas de procesamiento y envasado de alimentos: en las plantas de fabricación de alimentos, el espacio es reducido debido a las zonas de lavado sanitario y los módulos de control del clima ambiental. Las cintas transportadoras curvas diseñadas para el procesamiento de alimentos cuentan con diseños de marco abierto de acero inoxidable 304 o 316, pestillos de mecanismo de liberación rápida para una desinfección rápida y correas de poliuretano PU que cumplen con las normas FDA/USDA. Las transferencias con filo de cuchilla con diámetros de polea de extremo pequeños permiten una manipulación suave y sin espacios de productos alimenticios pequeños o delicados, como productos horneados, proteínas crudas y comidas en bandejas.

4. Fabricación de componentes industriales pesados ​​y automotrices: las plantas de ensamblaje pesado transportan componentes voluminosos como bloques de motor, paneles de metal estampado y paquetes de baterías entre celdas robóticas. Las cintas transportadoras curvas construidas para estos entornos incorporan marcos de acero reforzado, rodillos de base que absorben impactos y correas reforzadas recubiertas de caucho capaces de soportar la exposición al aceite, el polvo abrasivo y las cargas puntuales elevadas.

Criterios de integración y selección

Seleccionar la cinta transportadora curva correcta requiere analizar factores operativos clave: radio interior, métricas de carga, velocidad de la cinta y exposición ambiental.

Al integrar un transportador curvo en una línea de transporte de material automatizada, los ingenieros deben evitar suposiciones estándar y estándar. El sistema debe calcularse mecánicamente en función de las propiedades físicas específicas de los artículos transportados y las limitaciones de diseño de la instalación.

Cálculo del radio interior IR y el ancho de la correa BW

La geometría de la curva debe acomodar las dimensiones físicas máximas del elemento más grande que se mueve a través de la línea. Cuando una caja rectangular recorre una curva, sus esquinas interior y exterior trazan una trayectoria radial más ancha que su ancho estático.

Para calcular el ancho de banda efectivo BW requerido, los ingenieros utilizan la fórmula del radio interior R1 y del radio exterior R2 considerando la longitud del paquete L y el ancho del paquete W:

R2 = raíz cuadrada ((R1 + W)^2 + L^2)

BN = R2 - R1 + C

Donde C es el margen de espacio libre de seguridad, normalmente de 50 mm a 100 mm en cada lado. Si el radio interior se selecciona demasiado pequeño en relación con la longitud del paquete, la esquina anterior del artículo sobresaldrá del borde de la correa o chocará con las protecciones laterales, lo que provocará atascos estructurales en la línea.

Dimensionamiento del motor y dinámica de conducción

Debido a que las correas curvas experimentan fricción de deslizamiento adicional a lo largo de sus cojinetes de guía perimetrales, el tamaño del motor debe tener en cuenta tanto el peso de la carga útil lineal como los factores de fricción de la carga radial.

• Carga útil total P: Suma de los pesos máximos simultáneos de productos en la superficie de la curva en kg.

• Coeficiente de fricción u1: La fricción del lecho deslizante suele ser de 0,20 a 0,25 para correas estándar sobre lechos de acero.

• Fricción de la guía perimetral u2: Factor de resistencia al rodamiento de fuerza radial típicamente de 0,05 a 0,10 para rodamientos de bolas de precisión.

Los cálculos de potencia del motor deben incluir un factor de margen de seguridad Sf de al menos 1,3 a 1,5 para manejar el par de arranque dinámico cuando el transportador está completamente cargado.

Mantenimiento preventivo y longevidad operativa

Un mantenimiento preventivo riguroso centrado en la lubricación de los cojinetes de borde, el seguimiento de la tensión de la correa y la alineación de la polea cónica es esencial para maximizar la vida útil operativa.

Una cinta transportadora curva es una máquina de precisión. Debido a que maneja fuerzas mecánicas compuestas, descuidar el mantenimiento provoca un desgaste prematuro de la correa, niveles elevados de ruido y fallas en los cojinetes guía.

Protocolos de inspección diaria y semanal

1. Inspección visual del borde de la correa: Inspeccione el borde del perímetro exterior de la correa para ver si está deshilachado, agrietado o desprendido de la tira guía. Cualquier desgarro localizado indica cojinetes de guía desalineados o acumulación de escombros.

2. Limpieza de la pista de rodamiento: Asegúrese de que la pista de rodamiento perimetral esté libre de polvo de embalaje, restos de flejes de plástico o producto derramado. Los contaminantes dentro de la guía aumentan la fricción radial, sobrecargando el motor de accionamiento.

3. Auditoría del nivel de ruido: un aumento repentino de chirridos o clics metálicos a lo largo del arco exterior apunta directamente a una rueda de rodamiento perimetral atascada. Los cojinetes dañados deben reemplazarse inmediatamente para evitar rayar el canal guía.

Tareas de calibración mensuales y trimestrales

1. Calibración de tensión: a diferencia de las correas rectas donde la tensión se mide linealmente a lo largo de la plataforma, la tensión de la correa curva debe verificarse en los bloques tensores del radio interior y exterior. Tensar demasiado el radio interior hace que la tela de la correa se estire de manera desigual, lo que provoca arrugas a lo largo del lecho deslizante interior.

2. Verificación de la alineación de las poleas cónicas: Verifique que las poleas de los extremos cónicos permanezcan estrictamente perpendiculares a las líneas centrales del marco. Una desalineación menor del eje de la polea provoca graves errores de seguimiento que no pueden compensarse únicamente con los cojinetes de borde.

Consejo de experto en mantenimiento: salud y lubricación de los rodamientos de guía perimetral

El conjunto de cojinete perimetral soporta hasta el 80 por ciento de todas las tensiones laterales en un sistema transportador curvo. Para un rendimiento suave y una vida útil prolongada, inspeccione la guía exterior cada 500 horas de funcionamiento. Limpie los canales del rodamiento con un desengrasante sin solvente y aplique un lubricante de PTFE de película seca para evitar la acumulación de polvo. Nunca aplique grasa muy pegajosa a las pistas de rodamientos abiertas, ya que el polvo de papel ambiental y las partículas se unirán a la grasa, convirtiéndola en un compuesto abrasivo que destruye las ruedas guía y aumenta el consumo de corriente del motor.

Al hacer coincidir cuidadosamente las especificaciones estructurales con los requisitos operativos, los ingenieros de instalaciones pueden utilizar cintas transportadoras curvas para maximizar el espacio disponible, optimizar la eficiencia de la línea y garantizar un manejo confiable de materiales en cualquier entorno industrial.
