¿Qué es un sistema transportador en curva de 90 grados?

Un sistema transportador en curva de 90 grados es una solución especializada de manejo de materiales diseñada para reorientar la dirección de cargas unitarias en 90 grados dentro de un espacio restringido, utilizando mecanismos de seguimiento positivo para mantener la alineación, orientación y velocidad del producto sin intervención manual.

De un vistazo

Principios fundamentales de los transportadores con curva de 90 grados

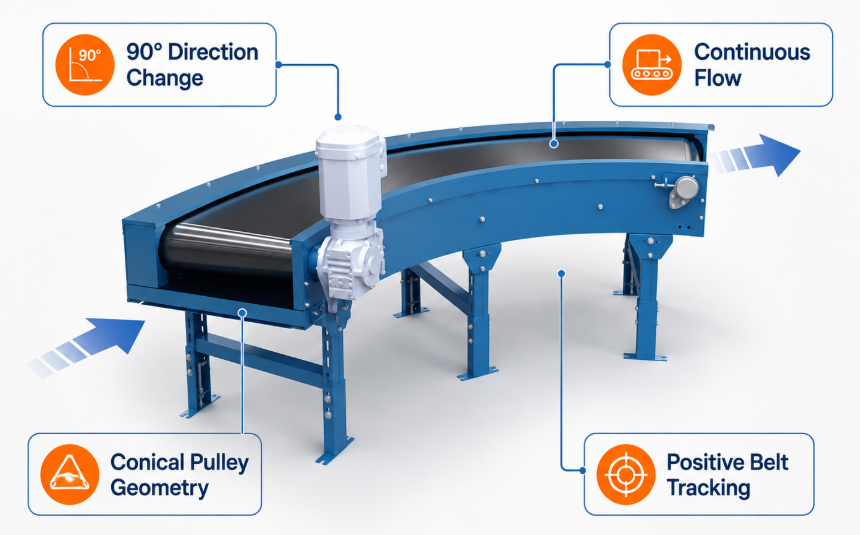

Un transportador en curva de 90 grados es un módulo de transporte diseñado que redirige los materiales en un ángulo de un cuarto de vuelta, basándose en una geometría de transmisión especializada, poleas cónicas y una guía positiva de la correa para realizar una transición suave de las cargas entre líneas de producción no paralelas.

En entornos industriales de alto rendimiento, las líneas de transporte lineal deben inevitablemente cambiar de dirección para adaptarse a los límites espaciales, los equipos de proceso o las paredes de las instalaciones. Los métodos tradicionales de transferencia en ángulo recto, como transferencias de cadena emergente, placas de empuje neumáticas o disposiciones de plataforma giratoria, introducen complejidad mecánica, requieren paradas intermitentes y, a menudo, provocan pérdida de orientación o daños físicos al paquete. Una curva de 90 grados bien diseñada resuelve este desafío al permitir transferencias de movimiento continuo. Al mantener una velocidad lineal constante en todo el ancho de la superficie de transporte, estos sistemas evitan el deslizamiento de los artículos y preservan la orientación precisa del paquete durante todo el giro.

Desde una perspectiva de diseño, lograr un giro suave de 90 grados requiere equilibrar la fuerza de rotación con un seguimiento mecánico preciso. Cuando una correa plana se fuerza a formar una curva, el perímetro exterior debe recorrer una distancia significativamente mayor que el perímetro interior dentro del mismo período de tiempo. Para gestionar esta velocidad diferencial, se aplican principios de ingeniería especializados. Se utilizan poleas de extremo cónico o cónico junto con materiales de correa segmentados o precurvados. Esta compensación geométrica garantiza que la velocidad tangencial en cualquier punto a lo largo de la correa coincida con la longitud del recorrido, eliminando efectivamente el esfuerzo cortante y preservando la alineación de la correa bajo carga.

En nuestras pruebas de diseño internas y en los comentarios sobre la implementación de los clientes, observamos constantemente que las instalaciones que cambian de empujadores en ángulo recto a transporte curvo continuo reducen los daños por rotación de productos en más del 98 %. Al diseñar diseños para centros de distribución automatizados, los operadores logísticos europeos exigen casi universalmente un sistema de cinta transportadora curva continua porque preserva altas velocidades de línea sin sacrificar el espacio estructural ni correr el riesgo de atascos de artículos.

Componentes estructurales clave y especificaciones técnicas

La estructura central de un transportador curvo de 90 grados consta de un marco curvo rígido, poleas de transmisión y retorno cónicas, una correa curva especializada y un mecanismo de seguimiento de guía de borde positivo que evita la migración radial.

Comprender los componentes mecánicos individuales revela por qué estos sistemas sobresalen bajo parámetros operativos estrictos. La estructura suele fabricarse con acero al carbono cortado con láser, acero inoxidable para entornos higiénicos o aluminio extruido de alta resistencia. El sistema de transmisión utiliza reductores de motor montados en eje o rodillos impulsores motorizados específicamente calculados para lograr bajo nivel de ruido, alto torque y control de velocidad preciso en transmisiones de frecuencia variable.

Durante la ingeniería estructural, el conjunto de seguimiento de bordes representa la característica mecánica más crítica. Debido a que las fuerzas de tracción tiran naturalmente de la correa hacia el radio interior durante el funcionamiento, se fijan una serie de cojinetes guía, tiras de talón o bordes guiados por cadena al margen exterior de la correa. Estos elementos guía se acoplan a un canal rígido a lo largo del marco exterior, absorbiendo vectores radiales y manteniendo la correa centrada independientemente de la ubicación de la carga.

La selección de los materiales de la correa y la conicidad de la polea motriz debe reflejar directamente las propiedades físicas de los artículos que se transportan. Por ejemplo, las instalaciones de clasificación de alta velocidad que manipulan paquetes mixtos requieren correas de PVC con soporte de fricción y bordes guía reforzados. Por el contrario, las instalaciones de procesamiento de alimentos que operan en zonas de lavado requieren curvas de plástico modulares o superficies de poliuretano que cumplan con las normas de la FDA.

Consejo de mantenimiento de alineación y tensión de la correa: siempre verifique la holgura del cojinete de la guía lateral en condiciones de carga completa. La tensión radial en un sistema curvo se concentra en los cojinetes de seguimiento exteriores; Mantener una tolerancia operativa de 1,0 mm a 1,5 mm entre el riel guía y la pista exterior del rodamiento evita que la expansión térmica se atasque y extiende significativamente la vida útil del rodamiento de seguimiento.

Principales ventajas operativas en aplicaciones industriales

Las ventajas operativas clave incluyen maximizar la eficiencia del espacio, garantizar un manejo cuidadoso del producto, mantener un flujo continuo de material a alta velocidad y reducir el consumo total de energía del sistema.

La implementación de una curva de 90 grados ofrece distintos beneficios sobre técnicas de transferencia direccional alternativas. Al convertir líneas rectas en eficientes patrones de flujo continuo en forma de L, U o serpentina, las plantas de procesamiento optimizan cada metro cuadrado de espacio disponible.

1. Optimización espacial: los módulos curvos permiten diseños de planta compactos al eliminar largos tramos de transición o mesas de transferencia mecánicas de gran tamaño, lo que permite colocar la maquinaria más cerca una de la otra.

2. Aceleración continua del rendimiento: a diferencia de las transferencias intermitentes en ángulo recto con paradas y arranques, los sistemas curvos mantienen velocidades de transporte ininterrumpidas de hasta 80 metros por minuto o más, evitando el retroceso de la línea aguas arriba.

3. Manipulación cuidadosa del producto: al eliminar las fuerzas de impacto asociadas con los empujadores neumáticos o las puertas de parada mecánicas, los paquetes frágiles, las cajas livianas y los contenedores sin sellar navegan en los cambios de dirección sin inclinarse ni deformarse.

4. Consumo de energía reducido: el movimiento giratorio continuo requiere una potencia eléctrica máxima significativamente menor en comparación con las transferencias neumáticas o los mecanismos emergentes servo de varios ejes, lo que genera menores costos de servicios públicos.

5. Huella acústica reducida: el movimiento de rodadura mecánico suave y los rodamientos de precisión funcionan a niveles de sonido muy por debajo de 65 dB(A), lo que crea un entorno de trabajo más seguro y silencioso para los operadores.

6. Gastos generales de mantenimiento mínimos: construidas con menos piezas móviles de alto desgaste que las complejas mesas de transferencia emergentes de múltiples correas, las curvas continuas experimentan una menor fatiga de los componentes y un tiempo medio entre fallas (MTBF) prolongado.

En los modernos centros logísticos de alta velocidad, el rendimiento supera frecuentemente los 3.000 paquetes por hora. Bajo estas intensas condiciones, los empujadores mecánicos en ángulo recto alcanzan su límite físico y causan altas tasas de daño al producto. La integración de una continua cinta transportadora curva permite a los operadores mantener altas velocidades lineales sin sacrificar la manipulación cuidadosa del producto ni el tiempo de actividad mecánica.

Según nuestra experiencia práctica en proyectos, los proveedores automotrices europeos de primer nivel prefieren módulos curvos estandarizados con radios internos estandarizados. Esta estandarización permite un intercambio rápido de componentes y garantiza que las unidades de transmisión, rodamientos y correas de repuesto sigan siendo intercambiables en múltiples líneas de ensamblaje, lo que reduce drásticamente los costos operativos de la vida útil de la fábrica.

Cómo los transportadores curvos mantienen la orientación del producto

Los transportadores curvos mantienen la orientación del producto a través de velocidades diferenciales de la superficie de la correa y mecanismos de seguimiento de borde positivo, que en conjunto evitan la rotación, inclinación o desplazamiento centrífugo del paquete durante la ejecución del giro.

Cuando un elemento entra en una curva, su borde exterior debe cubrir una longitud de arco mayor que su borde interior durante exactamente el mismo intervalo de tiempo. En una cinta transportadora plana estándar forzada alrededor de una curva, esta discrepancia de velocidad hace que el paquete se tuerza, se incline o se desalinee. Una curva de 90 grados evita esto al garantizar que cada punto de la superficie de la correa se desplace a una velocidad angular directamente proporcional a su radio desde el punto central.

Para mantener una orientación estable del producto sin deslizarse, se deben sincronizar tres factores principales:

1. Ahusamiento cónico de la polea: Los rodillos impulsores y de cola están diseñados con una relación de ahusamiento específica que coincide con los radios interior y exterior. El diámetro más grande en el borde exterior genera una velocidad lineal más alta ( $V_{outer}$ ), mientras que el diámetro más pequeño en el borde interior produce una velocidad lineal más lenta ( $V_{inner}$ ), produciendo una velocidad angular uniforme ( $omega$ ) en todo el ancho de la línea.

2. Superficies superiores de alta fricción: Las cubiertas superiores de la correa se especifican con materiales de alto coeficiente de fricción (como caucho NBR texturizado o PVC con superficie de agarre suave) para sujetar la parte inferior del paquete firmemente contra fuerzas de deslizamiento lateral.

3. Restricción radial positiva: las fuerzas radiales intentan tirar del cinturón hacia adentro, hacia el centro del arco. Los rodamientos guía del borde exterior de alta precisión o los perfiles de la cadena absorben continuamente estas fuerzas, manteniendo la correa plana y evitando la distorsión de la trayectoria.

Cuando los artículos pasan a través de la curva, el perfil de velocidad coincidente garantiza que el borde anterior del producto permanezca perpendicular al vector de flujo. Como resultado, los paquetes salen del giro de 90 grados en la orientación relativa exacta en la que entraron. Esta capacidad de seguimiento preciso es esencial para los lectores de códigos de barras automatizados, las controladoras de peso en línea, los paletizadores robóticos y las estaciones de etiquetado de impresión y aplicación de alta velocidad, donde la rotación inesperada de los artículos provoca graves errores de lectura o fallas en el proceso.

Diseño de ingeniería y estrategias de optimización del espacio.

Seleccionar el diseño correcto del transportador de 90 grados requiere evaluar el radio interior, el ancho efectivo, la capacidad de carga total, la velocidad operativa y los espacios físicos necesarios para evitar que los artículos sobresalgan durante la transferencia.

Al integrar una sección curva en el plano de una fábrica existente, los ingenieros deben equilibrar el ahorro de espacio con la estabilidad estructural. Especificar un radio interior demasiado ajustado reduce la huella, pero aumenta la tensión radial en los cojinetes guía y corre el riesgo de inestabilidad del artículo. Por el contrario, seleccionar un radio generoso mejora la estabilidad a alta velocidad pero consume un valioso espacio.

Para determinar la huella de la curva ideal, los ingenieros de diseño evalúan la longitud diagonal máxima del artículo más grande a transportar. El ancho efectivo de la correa debe acomodar cómodamente esta dimensión diagonal, más un margen de seguridad de al menos 50 mm en ambos lados, para evitar que las esquinas del paquete golpeen las protecciones laterales del marco durante el giro.

Si el diseño de su proceso implica restricciones espaciales estrictas o entregas de materiales desafiantes, explorar variaciones de ingeniería personalizadas, como una de alta densidad, cinta transportadora curva brinda opciones de diseño flexibles. La incorporación de transferencias de barra frontal integradas en los extremos de entrada y descarga permite que los artículos pequeños pasen suavemente a través de espacios estrechos entre rodillos sin detenerse.

Las preguntas clave que los ingenieros experimentados evalúan durante la evaluación del sitio incluyen:

• ¿Por qué el motor de accionamiento está situado en el límite exterior o interior del marco? (La ubicación exterior simplifica el acceso al servicio del motor, mientras que la ubicación interior minimiza la huella espacial externa).

• ¿Qué característica solicitan con más frecuencia los clientes de logística internacional? (Mecanismos de correa de liberación rápida que permiten el reemplazo de la correa sin requerir el desmontaje total del marco estructural principal).

• ¿Cómo abordamos la estabilidad extrema a alta velocidad? (Añadiendo variadores de frecuencia dinámicos con curvas suaves de aceleración y desaceleración, mitigando el deslizamiento inercial en los puntos de entrada).

Estándares esenciales de mantenimiento y protocolos preventivos

Establecer un riguroso programa de mantenimiento preventivo, centrado en la lubricación de los cojinetes de las guías de borde, el seguimiento de la tensión de la correa, las comprobaciones del desgaste de los rodillos cónicos y la limpieza de la plataforma, garantiza una larga vida operativa y evita paradas inesperadas de la línea.

Debido a que un transportador curvo experimenta tensiones axiales, radiales y de torsión combinadas, sus requisitos de mantenimiento preventivo difieren significativamente de los transportadores rectos estándar. El punto de falla más crítico en cualquier unidad curva es el mecanismo de seguimiento de bordes. Si los cojinetes se atascan o los rieles guía se desgastan excesivamente, la tensión radial desvía la correa, provocando que los bordes se deshilachen y una rápida destrucción de la correa.

Los técnicos de mantenimiento deben instituir una rutina de inspección estructurada:

1. Inspecciones visuales diarias: Inspeccione la zona de seguimiento de la guía de borde mientras la línea está en funcionamiento. Verifique si hay vibraciones anormales, ruidos de alta frecuencia en los cojinetes o generación de polvo a lo largo del riel guía exterior. Verifique que la correa pase suavemente por las barras frontales de los extremos sin engancharse.

2. Eliminación semanal de desechos: Los desechos, residuos de cinta y fragmentos de embalaje tienden a acumularse debajo de la plataforma deslizante curva y dentro del canal de soporte exterior. Limpie minuciosamente estas zonas utilizando aspiradoras industriales y desengrasantes sin disolventes para mantener una baja fricción por deslizamiento.

3. Lubricación mensual de cojinetes: Lubrique los cojinetes de guía de borde sellados y los soportes de la polea principal con grasa de complejo de litio de alta calidad. Para entornos alimentarios lavables, utilice grasa sintética de calidad alimentaria NSF H1.

4. Tensión trimestral y alineación de poleas: Mida la tensión de la correa a lo largo de los arcos interior y exterior. Asegúrese de que las superficies de la polea impulsora cónica permanezcan libres de vidriado, contaminación por aceite o desgaste del revestimiento de caucho.

5. Auditoría estructural semestral del marco: Inspeccione todas las patas de soporte estructural, los pernos de refuerzo transversal del marco y los anclajes del piso. Verifique que el asentamiento del piso o los impactos estructurales no hayan desplazado el módulo de giro fuera de escuadra con los transportadores rectos adyacentes.

Consejo de inspección y mantenimiento del revestimiento de transmisión: Las poleas de acero cónicas se basan en un revestimiento de caucho vulcanizado o poliuretano para sujetar la correa bajo cargas pesadas. Verifique la profundidad del revestimiento de la polea cada dos años; Si el espesor del caucho se desgasta de manera desigual en más de 1,5 mm a lo largo del perfil cónico, la relación de velocidad diferencial fallará, provocando el deslizamiento de la correa y la pérdida de estabilidad de seguimiento.

Al seleccionar componentes estructurales robustos, aplicar una geometría radial adecuada y mantener estrictos programas de mantenimiento preventivo, las instalaciones industriales pueden confiar en transportadores con curva de 90 grados para ofrecer un manejo de materiales eficiente, continuo y sin daños en toda su superficie operativa.
