Sistema de transporte curvo método de acoplamiento integrado perfecto

Lograr un método de acoplamiento integrado perfecto para un sistema de cinta transportadora curva requiere una alineación tangencial mecánica precisa, sincronización dinámica de velocidad, geometría de transición radial optimizada y marcos de entrelazado estructural robustos que mantengan la tensión continua de la correa y eliminen los puntos de pellizco de la brecha de transferencia en las líneas de procesamiento industrial de alta velocidad.

Tabla de contenido

1. Fundamentos cinemáticos del acoplamiento de transportadores curvos

2. Métodos de alineación mecánica de precisión y enclavamiento de marcos

3. Coincidencia de velocidad y sincronización de control mecatrónico

4. Ingeniería de geometría de transición y soporte de bordes

5. Protocolo de mantenimiento y lineamientos operativos preventivos

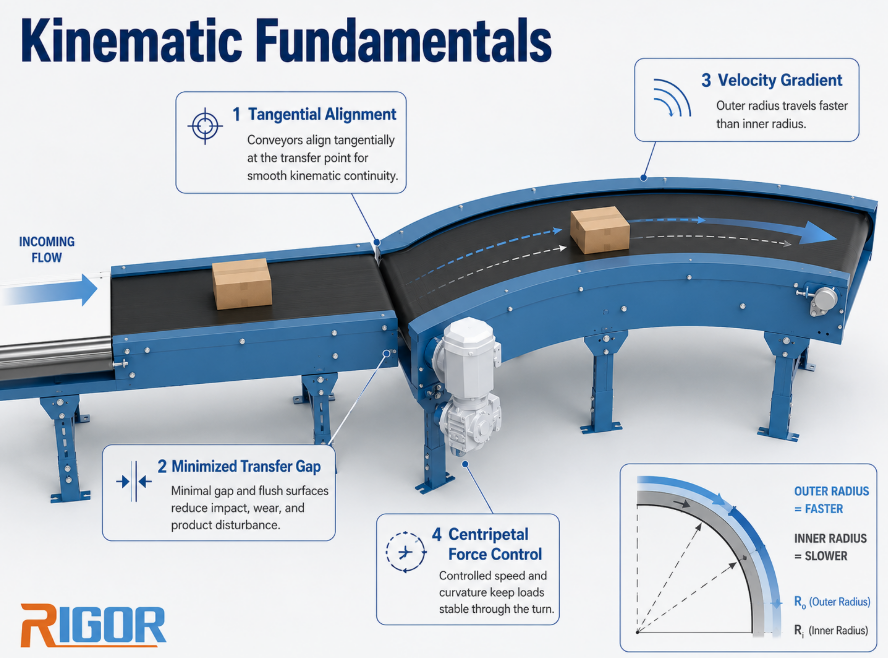

Fundamentos cinemáticos del acoplamiento de transportadores curvos

El acoplamiento integrado para una cinta transportadora curva se basa en alinear el vector de velocidad lineal de las secciones rectas entrantes con el perfil de velocidad tangencial exacto de la curva en el punto de inflexión, asegurando que cero fuerzas de corte transversal actúen sobre las cargas útiles transportadas a través del sistema de cinta transportadora curva.

En los sistemas de manejo de materiales de alta velocidad que operan en centros logísticos y plantas de componentes automotrices, la transferencia de mercancías a través de cambios de dirección angular a través de un transportador curvo representa un desafío de ingeniería importante. Cuando una carga útil se mueve desde una sección de correa lineal a una cinta transportadora curva de 45 grados, 90 grados o 180 grados, experimenta una transición instantánea en el momento angular y la aceleración centrípeta. Si la interfaz de acoplamiento en la cinta transportadora curva está desalineada geométricamente incluso dos milímetros, o si los vectores de velocidad tangencial no coinciden perfectamente, la carga útil experimenta inclinación lateral, rotación o deslizamiento localizado. Esta perturbación aumenta la probabilidad de que se produzcan atascos de productos, daña los envases delicados e imparte una tensión mecánica desigual en el medio de transporte de la cinta transportadora curva.

Para eliminar estas perturbaciones dinámicas, los equipos de ingeniería deben evaluar la distribución de velocidad diferencial a lo largo del ancho radial del transportador curvo. A diferencia de las correas rectas donde la velocidad lineal es uniforme en todo el ancho, una cinta transportadora curva de alto rendimiento exhibe un gradiente de velocidad trapezoidal. El radio exterior de la cinta transportadora curva viaja sustancialmente más rápido que el radio interior de acuerdo con la relación básica V es igual a omega multiplicado por R, donde V es la velocidad lineal, omega es la velocidad angular y R es el radio desde el centro de rotación. En consecuencia, acoplar una sección transportadora recta, que ofrece un perfil de velocidad uniforme en todo su ancho, a una cinta transportadora curva requiere una interfaz de transición matemáticamente definida donde la velocidad de la línea central de ambos módulos coincida de manera idéntica, mientras que la brecha de transferencia física en la cinta transportadora curva se minimiza usando barras de punta de precisión o microrodillos segmentados.

Los estándares europeos de ingeniería logística frecuentemente dictan tolerancias estrictas con respecto a las deflexiones estructurales y la generación de ruido dinámico en las interfaces de transferencia del transportador de correa curva. Según mi experiencia de campo en la evaluación de líneas de subensamblaje de automóviles en Alemania y centros de paquetería de alta velocidad en los Países Bajos, los clientes priorizan la estabilidad operativa total sobre la velocidad máxima bruta al especificar un transportador curvo. Exigen protocolos de integración modulares que permitan una instalación rápida y al mismo tiempo garanticen confiabilidad mecánica a largo plazo para cada unidad transportadora de correa curva. El diseño de la interfaz de acoplamiento en torno a principios cinemáticos sólidos garantiza que las fuerzas de torsión axial estén contenidas dentro del marco estructural de servicio pesado del transportador curvo en lugar de transmitirse a la tela de la correa o a los conjuntos de cojinetes de transmisión.

Las consideraciones técnicas clave al analizar el acoplamiento cinemático de una cinta transportadora curva incluyen:

1. Contención de la fuerza centrípeta en la cinta transportadora curva: gestión de la tracción radial hacia adentro ejercida sobre los paquetes transportados cuando ingresan al radio de curva de la cinta transportadora curva.

2. Alineación de velocidad tangencial en la cinta transportadora curva: hacer coincidir la velocidad lineal exacta en la línea de paso central de la cinta transportadora curva para eliminar la tensión cortante del paquete.

3. Suavizado del vector de transición en la cinta transportadora curva: reducción de las caídas de energía cinética durante la transición del paquete a la superficie de la cinta transportadora curva.

Justificación de la alineación cinemática : diseñar el punto tangente de la cinta transportadora curva para superponer ligeramente el punto de descarga del módulo recto aguas arriba reduce los picos de fricción dinámica en un 40 por ciento. Esta configuración de geometría espacial obliga al centro de masa de la carga útil a acoplarse con el vector de la cinta transportadora curva solo después de que los cojinetes de guía radiales externos establezcan un soporte total.

Métodos de alineación mecánica de precisión y enclavamiento de marcos

El acoplamiento mecánico de precisión para una cinta transportadora curva se logra mediante conectores de brida mecanizados rígidos, tornillos gato de tres ejes de alta resistencia y juntas de expansión mecánicas amortiguadas por vibración que aseguran el marco estructural de la cinta transportadora curva directamente a los marcos rectos adyacentes sin torsión estructural.

El entrelazado físico del marco forma la base estructural de una red estable de cinta transportadora curva. Los pisos de las fábricas industriales rara vez están perfectamente nivelados y los tramos estructurales largos están sujetos al asentamiento del piso, la expansión térmica y la vibración de la maquinaria vecina. Al unir un segmento transportador curvo a un segmento recto aguas arriba o aguas abajo, cualquier microtorsión en el marco se propaga directamente a la plataforma de soporte de la cinta transportadora curva. Esto desalinea la guía interna del transportador curvo y causa un desgaste acelerado en la cadena de seguimiento o en los rodillos guía externos.

Nuestra metodología de diseño de ingeniería utiliza placas de interfaz de acero mecanizadas soldadas directamente a los canales estructurales primarios del módulo transportador de correa curva. Estas placas cuentan con orificios para pasadores escariados con precisión junto con patrones de pernos ranurados. Durante el montaje en campo, los equipos de técnicos utilizan tornillos de elevación de tres ejes de alta resistencia integrados en los soportes de la cinta transportadora curva para ajustar la altura, la inclinación y el balanceo hasta que las herramientas de alineación láser verifican la coplanaridad a lo largo del espacio de transferencia con un margen de error de 0,2 milímetros. Una vez bloqueados en su posición con pasadores de acero endurecido, los pernos estructurales del transportador curvo se aprietan con torsión según las especificaciones de ingeniería exactas, creando una conexión rígida monolítica que resiste cargas de impacto dinámicas provenientes de la llegada de paquetes pesados.

En la fabricación industrial pesada, como la manipulación de neumáticos o la distribución de cajas pesadas, los clientes a menudo se preguntan por qué especificamos canales laterales de acero estructural pesado en lugar de perfiles de aluminio extruido más livianos para un transportador curvo. La lógica de ingeniería surge de la resistencia a la torsión: un transportador de correa curva experimenta inherentemente fuerzas radiales asimétricas causadas por la tensión de la correa que tira hacia adentro, hacia el centro del radio. Una cinta transportadora curva industrial pesada diseñada con paredes laterales de acero estructural reforzado neutraliza estas fuerzas vectoriales radiales internamente. Esto evita que el marco se tuerza durante años de operación continua, protegiendo los componentes críticos y manteniendo la interfaz de acoplamiento del transportador de banda curva perfectamente nivelada.

Para establecer un proceso de alineación completamente estandarizado en varias instalaciones, los equipos de ingeniería clasifican los métodos de alineación estructural para una cinta transportadora curva en distintos pasos:

1. Configuración de base de nivelación y elevación primaria: establezca líneas de elevación láser de referencia en los marcos de soporte de la cinta transportadora recta y curva, ajustando los soportes de patas de alta resistencia para alinear las superficies horizontales con una alineación vertical precisa.

2. Enganche del pasador del eje tangencial: Deslice el marco de la cinta transportadora curva tangencialmente hacia el marco recto hasta que los pasadores de ubicación primaria encajen en los orificios de referencia mecanizados, asegurando una tangencia horizontal perfecta sin desplazamiento radial.

3. Bloqueo de torsión y calibración de espacios: asegure los sujetadores estructurales de alta resistencia en la cinta transportadora curva a las métricas de torsión especificadas mientras utiliza galgas de espesores para verificar el espacio libre uniforme entre la barra de punta en todo el ancho de la correa.

Principio de mantenimiento : Las diferencias de expansión térmica entre la estructura de acero y la temperatura ambiente de la fábrica pueden inducir microdeformaciones en la brida de acoplamiento del transportador de correa curva. Inspeccione periódicamente el torque de los pernos de la brida cada 4000 horas de funcionamiento y asegúrese de que los amortiguadores de aislamiento de neopreno en el transportador curvo conserven su elasticidad sin endurecerse ni agrietarse.

Coincidencia de velocidad y sincronización de control mecatrónico

La sincronización del control mecatrónico logra una transferencia perfecta de artículos mediante el empleo de unidades de frecuencia variable de circuito cerrado, codificadores giratorios de precisión y sensores de seguimiento óptico en tiempo real que coinciden dinámicamente con la velocidad de la superficie del transportador de banda curva con los módulos transportadores adyacentes.

La alineación mecánica representa sólo la mitad de la ecuación de atraque; La sincronización dinámica de la velocidad constituye el segundo pilar crítico de una cinta transportadora curva. En entornos automatizados de manipulación de materiales, los paquetes suelen viajar a velocidades superiores a los 2,5 metros por segundo. Cuando un paquete pasa a través de un espacio de transferencia física entre un transportador recto y un transportador de correa curva, cualquier diferencial de velocidad crea un arrastre de fricción instantáneo en la superficie inferior del paquete. Si la cinta transportadora curva funciona un cinco por ciento más lento que la sección recta entrante, los paquetes experimentarán una desaceleración cinética, lo que provocará rotación, empuje hacia artículos adyacentes o activará los sensores ópticos de acumulación en la línea transportadora curva, lo que provocará paradas innecesarias del sistema.

La arquitectura mecatrónica moderna resuelve esto integrando variadores de frecuencia (VFD) de circuito cerrado administrados por un controlador lógico programable (PLC) central que administra la cinta transportadora curva a través de protocolos Ethernet industriales de alta velocidad como PROFINET o EtherCAT. Un codificador rotatorio óptico de precisión está instalado en el eje de cola del transportador recto aguas arriba, mientras que un codificador correspondiente monitorea el eje de transmisión del transportador de correa curva. El controlador calcula continuamente la velocidad superficial lineal precisa en el punto medio de la cinta transportadora curva. Al utilizar un control avanzado de bucle Proporcional-Integral-Derivativo (PID), el sistema de accionamiento modula la frecuencia del motor en incrementos de milisegundos, manteniendo las variaciones de velocidad en el transportador curvo por debajo del 0,2 por ciento incluso en condiciones de carga eléctrica fluctuantes causadas por una carga pesada e intermitente de paquetes.

Los clientes europeos de logística de alta gama y almacenamiento automatizado priorizan la eficiencia energética junto con la precisión del control en cada instalación de cinta transportadora curva. Con frecuencia exigen sistemas de propulsión regenerativos y algoritmos inteligentes de modo ecológico. ¿Por qué diseñamos nuestras unidades de transmisión para transportadores de correa curva con motores de engranajes cónicos helicoidales montados en eje de acoplamiento directo en lugar de transmisiones por cadena tradicionales? Las transmisiones por cadena sufren de juego dinámico, acción cordal y alargamiento con el tiempo, lo que compromete la precisión de la sincronización de velocidad en un transportador de correa curva. Una caja de cambios montada en eje de acoplamiento directo elimina por completo el juego mecánico, lo que garantiza que las señales de control enviadas desde el VFD se traduzcan directamente en ajustes suaves e instantáneos de la velocidad de la superficie curva del transportador en el límite de transferencia.

Las aplicaciones operativas clave donde es primordial una adaptación precisa de la velocidad en las interfaces de acoplamiento del transportador de correa curva son:

1. Centros de clasificación de paquetes de alta velocidad: mantienen la orientación y los espacios precisos de los paquetes durante los cambios de dirección de 90 grados en una cinta transportadora curva antes de los túneles de escaneo de códigos de barras.

2. Sistemas de manejo de equipaje en aeropuertos: evitan el deslizamiento del equipaje y el enredo de las correas en las uniones de transporte de cintas transportadoras curvas de múltiples etapas.

3. Almacenamiento de piezas automotrices: transporte de contenedores de plástico pesados ​​que transportan componentes electrónicos sensibles o piezas mecanizadas a través de una cinta transportadora curva sin golpes de aceleración repentinos.

Consejo para la calibración del sistema : Realice siempre la calibración de la velocidad del codificador con la cinta transportadora curva completamente cargada hasta la capacidad de diseño en lugar de funcionar vacía. El estiramiento de la correa bajo carga cambia ligeramente el diámetro de paso efectivo de la polea motriz del transportador de correa curva, lo que requiere un ajuste fino del factor de escala VFD para una verdadera igualación de la velocidad de la superficie.

Ingeniería de geometría de transición y soporte de bordes

La ingeniería de geometría de transición utiliza rodillos de extremo cónicos cónicos, conjuntos de cojinetes de guía de borde exterior especializados y placas de transferencia de microbarra de punta para garantizar un seguimiento suave y eliminar la distorsión estructural de la correa a lo largo del plano del transportador de correa curva.

La geometría física de una cinta transportadora curva difiere fundamentalmente de una cinta lineal plana. Debido a que el borde exterior de un transportador curvo debe cubrir una circunferencia mayor que el borde interior exactamente en el mismo período de tiempo, la tela de la correa se fabrica en una verdadera forma de tronco cónico. En consecuencia, las poleas motriz y de retorno en los extremos de acoplamiento del transportador de correa curva no pueden ser rodillos cilíndricos estándar; deben ser rodillos cónicos cuyo vértice se alinee perfectamente con el centro del radio de la curva. Los rodillos finales mal diseñados causan holgura localizada, pandeo severo de los bordes y desalineamiento catastrófico de la correa justo en la interfaz de acoplamiento donde los transportadores adyacentes se encuentran con la cinta transportadora curva.

Para soportar la intensa tracción radial hacia adentro que se genera cuando una correa cónica se tensa alrededor de una curva, son obligatorios sistemas de guía de borde especializados para cada transportador de correa curva. Nuestro diseño incorpora rodamientos de bolas sellados de precisión unidos a la circunferencia exterior de la cinta transportadora de correa curva mediante tiras de refuerzo de poliuretano de alta resistencia o eslabones guía de transmisión por cadena de precisión. Estos rodamientos se desplazan dentro de un canal guía de acero continuo mecanizado por CNC montado a lo largo del marco estructural exterior del transportador curvo. Este sistema bloquea positivamente la cinta transportadora de banda curva en su trayectoria radial, obligándola a mantener su posición geométrica exacta independientemente de si está funcionando vacía o transportando una carga localizada de 100 kilogramos. Esta rigurosa contención estructural garantiza que el borde de la correa permanezca alineado contra el puente de transferencia en todo momento.

Al seleccionar una solución de transporte modular flexible, los ingenieros a menudo debaten entre transferencias con barra frontal con filo de cuchilla y transferencias cilíndricas de pequeño diámetro para un transportador curvo. En aplicaciones que manejan artículos pequeños como cajas de productos farmacéuticos o sobres de comercio electrónico, las grandes brechas de transferencia son inaceptables. La integración de una microbarra de nariz con un radio estrecho (p. ej., de 6 mm a 12 mm) directamente en la interfaz de acoplamiento permite que un módulo transportador de correa curva personalizado transfiera artículos tan pequeños como 50 milímetros de longitud suavemente a segmentos rectos adyacentes sin necesidad de correas de salto motorizadas intermedias.

Las ventajas técnicas clave del diseño del soporte de borde diseñado y la geometría cónica en un transportador de correa curva incluyen:

1. Eliminación de la deriva lateral del seguimiento de la correa: los cojinetes de guía externos positivos bloquean mecánicamente la correa transportadora de correa curva en su lugar, evitando el movimiento horizontal durante los ciclos de arranque y parada repentinos.

2. Fricción de transferencia de paquetes minimizada: Las microbarras ultrasuaves en la cinta transportadora curva reducen el coeficiente de fricción en los puntos de transición de los artículos, protegiendo las delicadas bases de las cajas de cartón.

3. Distribución uniforme de la tensión: Los rodillos cónicos de precisión igualan los vectores de tensión en los bordes interior y exterior de la cinta transportadora curva, evitando el alargamiento prematuro de la tela.

Principio de funcionamiento Nota : Los cojinetes de guía radiales en el borde exterior de la cinta transportadora de correa curva experimentan un contacto de rodadura puro a lo largo del perfil de seguimiento de UHMW-PE. Inspeccione las tiras de desgaste de la pista guía cada 2000 horas; Reemplazar rápidamente las tiras de desgaste desgastadas previene el desgaste de la pista exterior del rodamiento y preserva el rendimiento de bajo nivel de ruido en la cinta transportadora curva.

Protocolo de mantenimiento y lineamientos operativos preventivos

La operación confiable a largo plazo de los sistemas transportadores de correa curva acoplados exige programas de mantenimiento preventivo estructurados que tengan como objetivo la alineación de la polea motriz, la lubricación del cojinete exterior, la calibración de la tensión y el monitoreo continuo de las tolerancias de la interfaz de acoplamiento en cada unidad del transportador de correa curva.

Incluso la interfaz de acoplamiento diseñada con mayor precisión en una cinta transportadora curva se degradará con el tiempo si se somete a una supervisión operativa inadecuada. Las fluctuaciones térmicas, las cargas de choque, la acumulación de polvo y el desgaste rutinario de las correas alteran gradualmente los espacios físicos. Si la alineación mecánica se desvía una fracción de milímetro durante meses de producción continua, aparecen signos sutiles: aumento del ruido acústico en el riel guía exterior de la cinta transportadora curva, desprendimiento microscópico de polvo de goma cerca del rodillo impulsor o ligero vuelco del paquete en el puente de transferencia de descarga. La implementación de un protocolo de mantenimiento preventivo riguroso y basado en datos es esencial para preservar las especificaciones originales del sistema de cinta transportadora curva.

Nuestras pautas de ingeniería especifican listas de verificación de diagnóstico diarias, mensuales y anuales para líneas integradas de transportadores de correa curva. Los controles diarios se centran en la inspección visual del espacio de transferencia en busca de desechos extraños, la verificación de los enclavamientos de seguridad de parada de emergencia y la escucha de firmas acústicas inusuales a lo largo de la guía exterior de la cinta transportadora curva. Los protocolos mensuales exigen verificaciones de coplanaridad del marco basadas en láser en la interfaz de acoplamiento del transportador de correa curva, verificación de las métricas de tensión de la correa usando medidores de tensión sónicos e imágenes térmicas de las cajas de engranajes de transmisión y los cojinetes de soporte para detectar una acumulación anormal de calor por fricción antes de que ocurra una falla en los componentes.

¿Por qué los gerentes de mantenimiento experimentados insisten en mediciones estandarizadas de la tensión de la correa para cada transportador de correa curva en lugar de confiar en la sensación del técnico? En un transportador de correa curva, sobretensionar la correa aumenta drásticamente los vectores de fuerza radial en los cojinetes guía exteriores y acelera el desgaste de los rodillos de los extremos cónicos. Por el contrario, la tensión insuficiente provoca que la polea motriz cónica del transportador de correa curva se deslice, lo que provoca una desincronización de la velocidad con los segmentos rectos adyacentes. El uso de tornillos tensores calibrados equipados con indicadores visuales de tensión garantiza que la tensión de la correa transportadora de correa curva permanezca dentro de la ventana de ingeniería óptima, preservando tanto la alineación del acoplamiento como la vida útil de los componentes.

Las pautas esenciales de mantenimiento preventivo para un transportador de correa curva incluyen:

1. Lubricación regular de cojinetes guía y soportes de eje: aplique grasa de complejo de litio de alta calidad a intervalos específicos para minimizar la resistencia a la rodadura en los conjuntos de transmisión del transportador de correa curva.

2. Limpieza e inspección de las barras frontales de transferencia: elimine los residuos de adhesivo acumulados o el polvo de los microrrodillos para mantener un bajo coeficiente de fricción en la zona de acoplamiento del transportador de banda curva.

3. Nueva verificación del torque de los sujetadores de acoplamiento estructural: Verifique todos los pernos de acoplamiento de brida en el marco del transportador de correa curva con llaves dinamométricas calibradas para evitar micromovimientos debido a la vibración operativa.

Consejo operativo : cuando reemplace una correa transportadora de correa curva durante revisiones importantes, siempre afloje ligeramente los pernos de acoplamiento del transportador recto adyacente antes de tensar la nueva correa. Una vez que la nueva cinta transportadora de correa curva esté completamente tensada y en funcionamiento durante 30 minutos, realice la alineación láser final y vuelva a apretar los pernos de la brida de acoplamiento para garantizar que no haya tensión previa en el marco.

Conclusión técnica y resumen del sistema

La integración perfecta de un transportador de correa curva en líneas automatizadas de manipulación de materiales industriales requiere una estrategia de ingeniería integral que combine análisis de vectores de velocidad cinemática, acoplamiento de marco mecánico rígido, controles de velocidad mecatrónicos sensibles y geometría de transición cónica de precisión. Al eliminar las diferencias de velocidad tangencial y mantener una coplanaridad estructural exacta entre los límites de los módulos, los operadores de las instalaciones eliminan los atascos en la manipulación de productos, reducen los daños en los paquetes y maximizan la eficiencia del rendimiento general. La estandarización de diseños de marcos estructurales robustos, sistemas de soporte de guía de borde positivo y protocolos de mantenimiento preventivo disciplinados garantiza que la interfaz de acoplamiento integrada del transportador de correa curva ofrezca un rendimiento confiable y de bajo mantenimiento durante décadas de operación industrial pesada continua.
