Una cinta transportadora curva funciona utilizando una geometría de rodillo cónico, mecanismos de guía de borde positivo y correas flexibles reforzadas para transferir materiales suavemente a través de giros angulares de 30 a 180 grados sin desorientación del producto ni pérdida de seguimiento. Al hacer coincidir las velocidades lineales internas y externas a través de diámetros de polea cónica, la cinta transportadora curva mantiene una tensión uniforme de la correa, una estabilidad centrífuga precisa y transiciones de velocidad mecánica fluidas a través de rutas complejas de manejo de materiales.
Sección | Resumen |
El mecanismo central detrás de los transportadores curvos | Explica los principios fundamentales de la ingeniería mecánica, la geometría de los rodillos cónicos, los cálculos de velocidad diferencial de la correa y las fuerzas radiales que gobiernan el movimiento de la cinta transportadora curva. |
Material de la correa y adaptaciones de construcción | Analiza la resistencia estructural a la tracción de la correa, la construcción de capas, los polímeros sintéticos de alta fricción y los requisitos de flexibilidad lateral necesarios para el enrutamiento continuo de la correa transportadora curva. |
Sistemas de propulsión y transmisión de potencia | Evalúa las metodologías de configuración de transmisión, comparando arquitecturas de transmisión central versus tangencial junto con la regulación de velocidad de transmisión de frecuencia variable para instalaciones de cintas transportadoras curvas. |
Control de seguimiento y estabilidad del producto | Examina las fuerzas cinemáticas durante la aceleración angular, las técnicas de mitigación de la fuerza centrífuga, los sistemas de seguimiento de cuentas guía y los sensores de seguimiento activo en una cinta transportadora curva. |
Configuraciones comunes de transportadores curvos | Detalla diseños estructurales que incluyen geometrías de giro de 45 grados, 90 grados y 180 grados, trayectorias inclinadas en espiral e integraciones modulares mediante una cinta transportadora curva. |
Consideraciones de mantenimiento y patrones de desgaste | Describe programas de mantenimiento técnico, análisis de desgaste de rodillos diferenciales, lubricación de cadenas de borde y rutinas de monitoreo de desgaste para una confiabilidad a largo plazo de la cinta transportadora curva. |

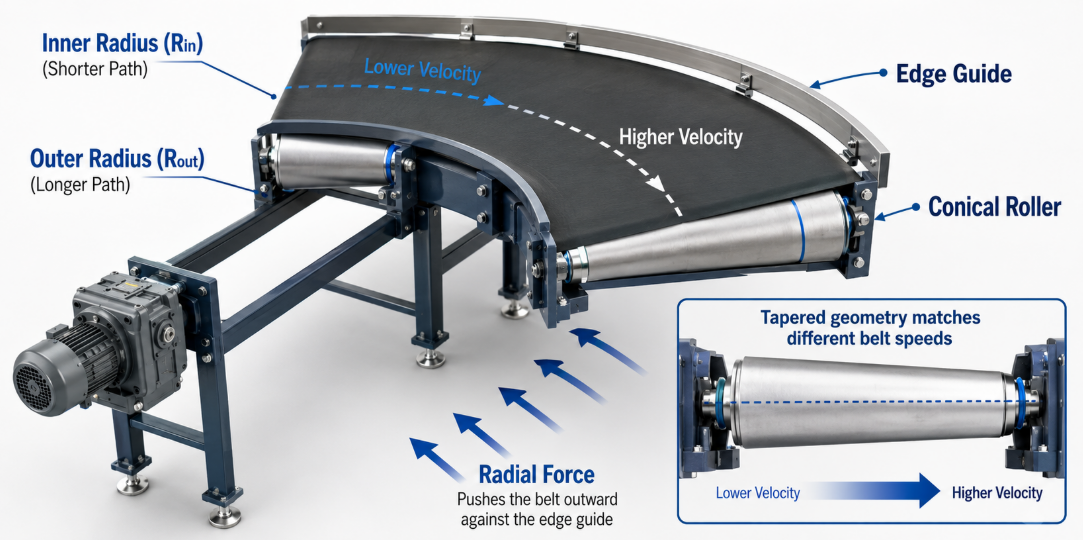

El mecanismo central detrás de una cinta transportadora curva se basa en una geometría de polea cónica, rodillos impulsores cónicos y fuerzas de tensión radial para mantener un movimiento uniforme de la cinta a lo largo de un arco sin deriva lateral.
En el transporte por correa recta convencional, todos los puntos a lo ancho de la correa viajan a velocidades lineales idénticas porque los rodillos impulsores mantienen un perfil cilíndrico uniforme a lo largo de sus ejes longitudinales. Sin embargo, cuando un sistema de cinturón pasa por una trayectoria curva, el borde exterior del cinturón debe recorrer una distancia de arco significativamente más larga que el borde interior exactamente en el mismo período de tiempo. Para lograr una estabilidad operativa continua sin pandeo severo de la correa, desgarro estructural o colapso de la trayectoria lateral, un sistema transportador de correa curvo diseñado utiliza poleas de extremo cónico y rodillos de soporte cónicos. El diámetro de estos componentes cónicos aumenta proporcionalmente desde el radio de giro interior al radio de giro exterior, estableciendo un gradiente de velocidad mecánica que coincide perfectamente con el diferencial de distancia del arco requerido en toda la cara de la correa.
Matemáticamente, la velocidad tangencial de rotación requerida a lo largo de cualquier sección transversal radial de una cinta transportadora curva es directamente proporcional a su radio desde el centro de curvatura. Si el radio interior se denota como Rin y el radio exterior como Rout, la relación de velocidad lineal Vout/Vin es igual a Rout/Rin. Al diseñar con precisión rodillos impulsores cónicos con un ángulo cónico theta correspondiente, donde tan(theta) es igual a (Dout - Din) / (2 * W) (donde D representa los diámetros de los rodillos y W representa el ancho total de la correa), la superficie del rodillo coincide con el movimiento lineal exacto de cada línea circunferencial a lo largo de la capa de la correa flexible. Esta geometría cónica elimina la fricción diferencial entre el respaldo de la correa y las superficies de los rodillos, lo que garantiza una transmisión de potencia mecánica energéticamente eficiente y evita la degradación prematura del elastómero.
Además de la geometría de los rodillos cónicos, las fuerzas vectoriales radiales desempeñan un papel físico dominante en el funcionamiento de la cinta transportadora curva. Debido a que el cinturón elástico es arrastrado bajo una tensión axial sustancial alrededor de una curva, genera un componente de vector de fuerza radial natural hacia adentro dirigido hacia el centro de curvatura. Si no se compensa, este vector provocaría que la correa se tirara hacia el radio interior, colapsando el sistema. Para contrarrestar esta fuerza, las estructuras de cinta transportadora curva de alto rendimiento emplean sistemas de guía de borde externo, como accesorios de borde guiados por cadena, ruedas guía o cordones guía mecanizados con precisión que corren a lo largo de pistas guía exteriores continuas. Estos sistemas de restricción mecánica absorben las fuerzas de tensión radial hacia adentro, manteniendo la forma estructural, el perfil de la superficie tensa y la integridad posicional de la cinta transportadora curva en todos los estados de carga operativa.
Parámetro mecánico | Mecánica del radio interior | Mecánica del radio exterior | Impacto de la integración del sistema |
Velocidad lineal (m/s) | Menor velocidad (proporcional a Rin) | Mayor velocidad (proporcional a la ruta) | Requiere rodillos cónicos cónicos para igualar los gradientes de velocidad. |
Diámetro de la polea (mm) | Diámetro cónico más pequeño | Diámetro cónico más grande | Elimina la fricción por deslizamiento de la superficie y el esfuerzo cortante de las capas de la correa. |
Fuerzas vectoriales radiales | Tensión radial concentrada hacia adentro. | Reacción hacia afuera a través de guías de borde | Exige pistas de seguimiento de bordes continuos o conjuntos de ruedas guía. |
Extensión de la capa de la correa (%) | Carga de deformación por tensión mínima | Deformación máxima de estiramiento longitudinal | Requiere flexibilidad de carcasa elastomérica o tejida de múltiples capas. |
Las adaptaciones de material y construcción de la correa para una cinta transportadora curva se centran en proporcionar una alta flexibilidad lateral combinada con una alta resistencia a la tracción longitudinal para soportar cargas vectoriales asimétricas.
Las cintas transportadoras planas estándar utilizan carcasas rígidas de tela de múltiples capas diseñadas principalmente para resistencia a la tracción longitudinal, ofreciendo una elasticidad lateral mínima. En marcado contraste, una cinta transportadora curva requiere materiales de cinta sintéticos especializados capaces de soportar una deformación elástica continua en diferentes zonas radiales. El borde exterior de una cinta transportadora curva experimenta una importante tensión de alargamiento longitudinal debido a su mayor radio de arco, mientras que el borde interior sufre una compresión relativa. En consecuencia, las telas para correas se construyen a partir de patrones de tejido especializados, como hilos de urdimbre de poliéster monofilamento y trama de poliamida flexible, o compuestos elastoméricos de poliuretano (PU) vulcanizado y cloruro de polivinilo (PVC) diseñados específicamente para la absorción de tensiones multidireccionales.
Para transferir de forma segura el par motor y al mismo tiempo resistir intensas fuerzas de tracción radiales hacia adentro, la construcción del borde estructural de una cinta transportadora curva es altamente especializada. El perímetro exterior del material de la banda a menudo incorpora tiras de borde reforzadas, ojales flexibles sellados o perfiles de seguimiento especializados soldados directamente a la parte inferior o al margen del borde. En aplicaciones industriales de servicio pesado, los perfiles de cadena de borde exterior se unen directamente a la correa mediante lengüetas de poliuretano flexibles o sujetadores metálicos, transformando la distribución de tensión de pura fricción superficial a un compromiso mecánico positivo. Para el transporte ligero de alta velocidad, los rodamientos de bolas sellados de precisión que corren a lo largo de un riel exterior de aluminio extruido capturan cordones guía continuos moldeados en el perímetro de la correa. Se pueden evaluar especificaciones de diseño completas y parámetros estructurales en la guía técnica detallada del transportador curvo..
Los compuestos para la superficie de la cubierta superior se formulan cuidadosamente según las características físicas del producto transportado y los factores ambientales. Las cubiertas de poliuretano con altos coeficientes de fricción (0,4 a 0,7 contra fondos lisos de acero o cartón) son estándar cuando se transportan cajas lisas, alimentos envasados o componentes frágiles a lo largo de ángulos inclinados curvos pronunciados para evitar el deslizamiento inducido por la aceleración centrífuga. Por el contrario, las cubiertas superiores de baja fricción que utilizan silicona impregnada o tejidos mezclados con PTFE se utilizan donde se producen operaciones de acumulación y fusión sobre la superficie curva de la cinta transportadora. Las propiedades antiestáticas retardantes de fuego que cumplen con los estándares ISO 284 también se integran regularmente en las bandas de manipulación de equipaje de aeropuertos y logística de almacén para eliminar los riesgos de descargas electrostáticas durante la manipulación de materiales a alta velocidad.
Tipo compuesto de correas | Resistencia a la tracción (N/mm) | Coeficiente de fricción superficial | Sector de aplicación primaria |
Tela de PU monofilamento | 12 a 25 N/mm | 0,45 (alta fricción) | Envases ligeros, procesamiento de alimentos, líneas de clasificación de pedidos. |
PVC multicapa industrial | 20 a 50 N/mm | 0,35 (fricción media) | Manipulación de paquetería, centros logísticos, distribución postal. |
Sintético reforzado accionado por cadena | 80 a 180 N/mm | 0,55 (superficie de servicio pesado) | Manipulación de equipaje en aeropuertos, transporte de material pesado a granel. |
Curva flexible de plástico modular | 35 a 90 N/mm | 0,20 a 0,30 (baja fricción) | Líneas de contenedores, embotellado de bebidas, plantas farmacéuticas. |
Los sistemas de accionamiento y transmisión de potencia en una cinta transportadora curva están diseñados para ofrecer un par constante y al mismo tiempo compensar la velocidad diferencial a lo largo de la cara de la cinta.
La transmisión de potencia en una cinta transportadora curva puede utilizar una transmisión central debajo del marco para flexibilidad bidireccional o una transmisión final tangencial en la polea exterior para maximizar la eficiencia y reducir la tensión de la correa. La integración de unidades de frecuencia variable (VFD) garantiza una aceleración controlada, mitiga los picos de torsión y sincroniza la velocidad del transportador con el equipo adyacente para proteger cargas útiles delicadas.
Configuración de la unidad | Eficiencia mecánica | Reversibilidad | Complejidad del mantenimiento | Entorno operativo ideal |
Conjunto de transmisión central | 78% a 85% | Totalmente reversible | Superior (múltiples poleas) | Líneas de distribución bidireccionales, celdas con espacio limitado. |
Unidad final tangencial | 88% a 94% | Dirección única | Inferior (Acceso directo a polea) | Clasificación de paquetes de alta velocidad, manejo de equipaje en aeropuertos. |
Accionamiento directo controlado por VFD | 92% a 96% | Programable | Mínimo (Pocas juntas mecánicas) | Fabricación de precisión, transporte de artículos sensibles. |
Consejo de ingeniería para la optimización de la transmisión: al configurar unidades de transmisión para instalaciones de cinta transportadora curva que funcionan a más de 2,0 m/s, siempre calcule la potencia requerida del motor utilizando el coeficiente de fricción dinámica máxima en la guía del borde exterior en lugar de la fricción nominal de la correa sobre la plataforma únicamente. El arrastre de carga radial sobre los cojinetes guía puede contribuir hasta el 35 % de la resistencia total de la transmisión del sistema en condiciones de carga útil total del producto.
La estabilidad del producto y el control de seguimiento en una cinta transportadora curva se logran gestionando la inercia centrífuga mientras se mantiene la alineación mecánica de los bordes de la correa a través de sistemas de seguimiento continuo.
La fuerza centrífuga sobre los artículos que giran se puede mitigar utilizando cubiertas superiores de alta fricción, radios de giro más amplios o diseños de marcos inclinados para evitar el desplazamiento del producto. Para garantizar una alineación operativa precisa, los sensores de seguimiento integrados monitorean continuamente la ubicación de la correa y envían señales a los controladores automatizados para corregir la deriva antes de que ocurran daños mecánicos.
Tecnología de seguimiento | Mecanismo de detección | Modo de respuesta | Mitigación de riesgos primarios |
Interruptores de límite mecánicos | Contacto físico de la palanca del borde | Gatillo de parada brusca de emergencia | Previene atascos catastróficos en el marco de la correa. |
Conjunto de ojos fotográficos infrarrojos | Interrupción del haz óptico | Advertencia de PLC y ajuste automático | Supervisa la deriva y el desgaste gradual de los bordes. |
Perfiladores de distancia láser | Medición de distancia sin contacto | Control de actuador dinámico de circuito cerrado | Proporciona un posicionamiento continuo de alta precisión. |
Sondas de proximidad inductivas | Detección de pestaña metálica metálica | Retroalimentación de alineación y velocidad de la cadena | Monitorea sistemas de correas curvas accionadas por cadena. |
Las configuraciones comunes de transportadores curvos incluyen giros horizontales de 45 grados, 90 grados y 180 grados, así como geometrías de inclinación y declive en espiral vertical adaptadas a los diseños de las instalaciones.
Los diseños de las instalaciones industriales presentan diversas limitaciones espaciales y requisitos de enrutamiento, lo que exige opciones de geometría de cinta transportadora curva adaptable. La ingeniería estructural de una curva se define mediante tres métricas geométricas principales: el ángulo de giro theta (expresado en grados), el radio interior Rin (medido desde el punto central de curvatura hasta el borde interior de la correa) y el ancho efectivo utilizable de la correa W. Al modificar estas tres métricas geométricas, una cinta transportadora curva se puede integrar perfectamente en prácticamente cualquier flujo de manejo de materiales, enrutando alrededor de columnas estructurales de edificios, salvando espacios de elevación o ejecutando giros direccionales completos en U.
Las geometrías de giro horizontal estándar incluyen:
Transportador curvo de 45 grados: Diseñado principalmente para desplazamientos direccionales suaves, fusiones de líneas y eludir obstáculos localizados de fábrica. Esta configuración genera una aceleración centrífuga mínima, lo que la hace ideal para enrutamiento de alta velocidad donde se debe preservar la orientación del producto con una tensión mínima en la guía del borde.
Transportador curvo de 90 grados: la configuración más utilizada en logística de almacenes, salas de embalaje y centros de distribución. Permite que las líneas de transporte de materiales ejecuten cambios de dirección en ángulo recto a lo largo de las paredes de la instalación o entre celdas de trabajo de procesamiento sin necesidad de unidades de transferencia emergentes eléctricas o empujadores de transportadores transversales.
Transportador curvo de 180 grados: frecuentemente denominado transportador giratorio, esta configuración invierte completamente la dirección del flujo de material dentro de un espacio compacto. Se utiliza ampliamente en túneles de refrigeración, circuitos de secado térmico de múltiples pasos, celdas de bucle de fabricación y líneas de recirculación de bucle de equipaje donde la eficiencia espacial es crítica.
Transportador curvo con inclinación en espiral y declinación: combina la curvatura del arco horizontal con cambios continuos de elevación de inclinación vertical. Al enrollar la cinta transportadora curva en un patrón de espiral helicoidal, se logra un transporte vertical de gran elevación dentro de una huella de piso excepcionalmente pequeña, reemplazando los transportadores inclinados en línea largos.
Tipo de configuración | Rango de ángulo estándar | Radio interior típico | Beneficio operativo primario |
Curva horizontal de 45 grados | 30 a 60 grados | 500 mm a 1500 mm | Pérdida de velocidad mínima, cambio de dirección suave y suave. |
Curva de ángulo recto de 90 grados | 90 grados exactos | 600 mm a 2000 mm | Enrutamiento de esquinas estándar, transiciones de líneas fluidas. |
Curva de giro en U de 180 grados | 180 grados exactos | 800 mm a 2500 mm | Máxima eficiencia compacta espacial, inversión de flujo. |
Curva espiral helicoidal | 360 a 1440 grados más | 1000 mm a 3000 mm | Cambio de elevación vertical dentro de una huella compacta. |
Las consideraciones de mantenimiento y los patrones de desgaste en una cinta transportadora curva surgen de fuerzas vectoriales asimétricas, que requieren inspección especializada de los rodillos, lubricación de la cadena de borde y protocolos de seguimiento del desgaste de la correa.
El desgaste diferencial ocurre naturalmente en los rodillos cónicos debido a la mayor velocidad y carga en el diámetro exterior, lo que requiere mediciones rutinarias del calibre y mantenimiento del revestimiento. Los bordes exteriores de la correa exigen un monitoreo continuo para detectar desgarros o daños en los ojales, mientras que la lubricación regular de las cadenas guía, los cojinetes y las bases deslizantes es esencial para evitar el desgaste por fricción y garantizar un funcionamiento confiable del sistema. La revisión de las pautas operativas integrales en el manual operativo del transportador curvo proporciona procedimientos básicos esenciales para los equipos de servicio técnico.
Objetivo de mantenimiento | Frecuencia de inspección | Indicador de desgaste primario | Acción de mantenimiento correctivo |
Rodillos impulsores cónicos | Cada 1000 horas de funcionamiento | Desgaste del diámetro exterior y rayado de la superficie. | Reemplace la cara del rodillo de revestimiento o reemplace el tambor cónico desgastado. |
Cadena/cuenta de guía de borde exterior | Cada 250 horas de funcionamiento | Alargamiento del paso de la cadena y holgura del ojal | Ajuste la tensión de la cadena, reemplace los pasadores de borde dañados. |
Rodamientos de guía radial | Cada 500 horas de funcionamiento | Juego rotacional, ruido, temperatura elevada. | Reemplace los rodamientos de precisión sellados inmediatamente. |
Cama deslizante de UHMW-PE | Cada 2000 horas de funcionamiento | Ranurado longitudinal profundo y desgaste del lecho | Renueve o reemplace las tiras de desgaste del deslizador de UHMW. |
Consejo de mantenimiento para confiabilidad a largo plazo: Nunca intente corregir la desalineación de la correa en una cinta transportadora curva apretando demasiado los pernos tensores internos únicamente. El aumento de la tensión en el radio interior aumenta el vector de fuerza radial hacia dentro, acelerando el desgaste de la guía exterior y provocando una grave distorsión del borde de la correa. Siempre equilibre los ajustes de tensión en los marcos tensores interior y exterior de acuerdo con las especificaciones de torsión del fabricante.
El éxito operativo de una cinta transportadora curva depende de una integración armoniosa de la mecánica cónica, la ciencia de materiales especializada y un control preciso del seguimiento radial. Al emplear rodillos impulsores cónicos que establecen gradientes de velocidad lineal coincidentes en los radios interior y exterior, estos sistemas avanzados eliminan la fricción diferencial de la superficie, lo que permite un transporte suave del material a través de trayectorias angulares complejas. Desde configuraciones de transmisión robustas y sincronización avanzada de velocidad VFD hasta sensores activos de seguimiento de correa y protocolos de mantenimiento protector, cada aspecto de ingeniería de una cinta transportadora curva moderna está optimizado para lograr eficiencia operativa, bajo nivel de ruido y máxima vida útil. A medida que las demandas de manejo automatizado de materiales continúan expandiéndose en términos de rendimiento y complejidad espacial, dominar la mecánica estructural y los principios de diseño de las cintas transportadoras curvas sigue siendo esencial para optimizar las arquitecturas de enrutamiento industrial global.
