Las cintas transportadoras curvas cambian la dirección del flujo de material dentro de una línea de producción o logística en ángulos que van desde 30 a 180 grados sin requerir transferencia manual o reorientación del producto en ángulo recto. Al mantener una alineación continua de la correa, una distribución precisa del par motor y una orientación consistente del material a través de radios de giro suaves, una cinta transportadora curva elimina las incómodas zonas muertas de transferencia, preserva el espacio en el piso y optimiza las operaciones de las instalaciones de alto rendimiento.
Fundamentos mecánicos y mecanismos de accionamiento
Optimización espacial y eficiencia de diseño
Dinámica de carga e integridad de orientación
Componentes clave y especificaciones estructurales
Protocolos de mantenimiento y operación
Aplicaciones de instalaciones estratégicas

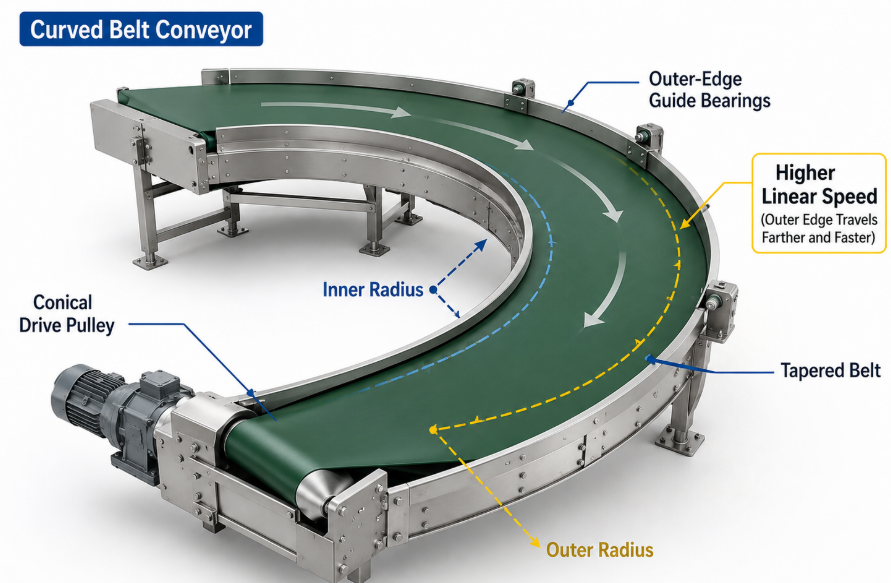

Una cinta transportadora curva funciona utilizando rodillos de extremo cónico especializados, cadenas de transmisión o cojinetes guía de borde exterior y correas cónicas con formas personalizadas para transferir el torque mecánico de manera uniforme a través de una trayectoria curva y al mismo tiempo mitiga la migración lateral de la correa.
El desafío físico fundamental de conducir una correa por una curva es el requisito de velocidad diferencial entre los radios interior y exterior. La circunferencia exterior de una curva es significativamente más larga que la circunferencia interior. Para mantener una superficie de correa suave y uniforme sin pandearse ni deslizarse, la velocidad lineal en el borde exterior de la correa debe ser mayor que la velocidad en el borde interior. Los rodillos cilíndricos estándar no pueden lograr este gradiente de velocidad porque su diámetro exterior es constante a lo largo de su longitud, lo que provocaría que la correa se deslice, se estire de manera desigual o se amontone a lo largo de la vuelta interior.
Para resolver esta discrepancia cinemática, la ingeniería moderna emplea rodillos extremos cónicos o ahusados. Debido a que el diámetro de un rodillo cónico aumenta gradualmente desde el radio interior al radio exterior, la velocidad superficial tangencial aumenta proporcionalmente a lo largo de la cara del rodillo. Este diseño coincide con los requisitos geométricos exactos de la trayectoria curva de la correa, asegurando que cada punto a lo largo del ancho de la correa se mueva a su correspondiente velocidad espacial. En sistemas de servicio pesado o de alta velocidad, los mecanismos de transmisión positiva, como transmisiones por cadena de borde exterior, correas de distribución especializadas o cojinetes sellados de precisión que corren a lo largo de un riel guía periférico, se combinan con poleas impulsoras cónicas para contrarrestar las fuerzas radiales. A medida que se aplica tensión, la fuerza radial tira inherentemente de la correa hacia el centro de curvatura; el mecanismo de guía exterior sujeta físicamente el cinturón, asegurando un seguimiento estable bajo cargas pesadas.
En aplicaciones industriales especializadas, la distribución de tensión radial determina la longevidad operativa y la estabilidad del sistema. ¿Por qué se diseña una cinta transportadora curva con cojinetes guía en el borde exterior en lugar de depender únicamente de la tensión de la correa? En las instalaciones de clasificación de alta velocidad, la tensión central por sí sola provoca un desgaste excesivo de los bordes y una deformación de la correa con el tiempo. La ingeniería de un marco rígido con rodillos guía de precisión a lo largo del arco exterior absorbe de manera segura los vectores de fuerza radial hacia adentro generados durante la aceleración y el movimiento continuo. Los centros logísticos europeos, que priorizan los bajos niveles de ruido y el mínimo tiempo de inactividad por mantenimiento, con frecuencia seleccionan guías de rodamientos selladas de precisión combinadas con correas sintéticas de alta resistencia para una ejecución silenciosa y sin mantenimiento en giros de 90 y 180 grados.
La integración de una cinta transportadora curva en el diseño de una instalación ahorra hasta un 40 % de espacio utilizable al eliminar incómodos giros en ángulo recto en línea recta y utilizar cambios direccionales de radio estrecho.
En configuraciones de manejo de materiales convencionales sin cintas transportadoras curvas, cambiar la dirección de desplazamiento generalmente requiere colocar dos transportadores rectos en un ángulo de 90 grados entre sí, separados por una mesa de transferencia, un desviador de ruedas emergente o una plataforma giratoria. Estos puntos de transferencia mecánica exigen una huella lineal sustancial, crean puntos de pellizco peligrosos y requieren espacio adicional alrededor del perímetro para los motores y los paneles de control. Además, las transferencias en ángulo recto obligan a los productos a detenerse, desplazarse o girar, lo que crea grandes espacios entre los artículos y exige distancias de seguridad adicionales a lo largo de la línea transportadora.
Por el contrario, las cintas transportadoras curvas continuas realizan giros suaves de 30, 45, 60, 90 y 180 grados dentro de un radio de curva compacto y predecible. Las instalaciones pueden enrutar líneas de productos alrededor de columnas estructurales del edificio, navegar por esquinas estrechas del edificio y conectar niveles de entrepiso sin sacrificar el espacio. Al doblar la ruta de producción estrechamente alrededor de las características arquitectónicas existentes, los administradores de instalaciones pueden recuperar un valioso espacio para equipos de fabricación, bancos de trabajo de ensamblaje o estantes de almacenamiento de paletas.
Desde una perspectiva de diseño operativo, ¿por qué los equipos de ingeniería prefieren el enrutamiento curvo continuo a las transferencias emergentes modulares? Los almacenes automatizados modernos funcionan con estrictas métricas de densidad de rendimiento. Cuando el espacio es limitado, cada metro cuadrado dedicado a transferencias en zonas muertas reduce la capacidad de almacenamiento o el espacio de montaje. La implementación de una compacta cinta transportadora curva permite a las instalaciones maximizar la longitud de la línea dentro de límites arquitectónicos estrictos mientras se mantienen velocidades lineales ininterrumpidas del producto. Los centros de distribución europeos, que enfrentan altos costos de bienes raíces comerciales, priorizan constantemente los transportadores curvos de radio interno estrecho para maximizar la utilización del espacio cúbico en los sistemas de entrepiso de varios niveles.
Una cinta transportadora curva preserva la orientación y la estabilidad de los artículos durante los cambios de dirección al eliminar las fuerzas de impacto y los puntos de deslizamiento asociados con las unidades de transferencia mecánica.
Cuando los artículos transportados encuentran mecanismos de transferencia tradicionales como ruedas emergentes, empujadores de correas cruzadas o placas muertas por gravedad, sufren cambios abruptos de fuerza multidireccional. Estas fuerzas repentinas hacen que las cajas de cartón livianas se resbalen, los paquetes frágiles se inclinen y los artículos con un centro de gravedad alto caigan. Además, los artículos a menudo giran fuera de su orientación de escaneo original durante las transferencias en ángulo recto, lo que hace que los lectores de códigos de barras posteriores o los sistemas de etiquetado automatizados sean ineficaces y requieren la intervención manual del operador para realinear los paquetes.
Una cinta transportadora curva proporciona una superficie de transporte continua y de alta fricción que sostiene el paquete durante todo su recorrido alrededor de la curva. Debido a que el artículo permanece estacionario con respecto a la superficie de la correa, las fuerzas centrífugas son absorbidas silenciosamente por la fricción estática entre la cubierta superior de la correa y la base del producto. Esta suave transición preserva perfectamente la orientación del paquete desde la entrada hasta la salida. Las etiquetas de códigos de barras permanecen orientadas hacia los ángulos correctos de la cámara, los productos delicados están protegidos contra impactos y se evita que los materiales livianos se salgan del borde del transportador.
¿Por qué los integradores de sistemas exigen en la logística moderna que se mantenga absoluta la orientación de los paquetes? En los centros de clasificación automatizados, los paquetes desalineados provocan fallas en el escaneo y recirculaciones del sistema, lo que reduce directamente la capacidad unitaria por hora. Los datos de clientes del mundo real indican que el mantenimiento de la orientación del paquete es la métrica de rendimiento más crítica para las instalaciones de clasificación de comercio electrónico. Para satisfacer estas rigurosas demandas, las cintas transportadoras curvas utilizan superficies de cinta personalizadas de alta fricción y una integración precisa del control de velocidad, lo que garantiza que incluso los artículos no empaquetados o irregulares naveguen por curvas cerradas a altas velocidades de línea sin desplazamiento.
Las cintas transportadoras curvas industriales están construidas con componentes estructurales especializados diseñados para manejar tensiones mecánicas multiaxiales, incluida la tracción radial, la tensión de la correa y las altas velocidades operativas.
La construcción de una cinta transportadora curva confiable requiere componentes mecanizados con precisión que resistan cargas vectoriales desiguales. Los marcos del transportador estándar soportan una tensión longitudinal simple, mientras que los marcos del transportador curvos deben absorber fuerzas laterales continuas que tiran de la correa hacia adentro, hacia el centro del arco. Los perfiles de marco generalmente se cortan con láser a partir de perfiles de acero al carbono de alta resistencia, acero inoxidable o aluminio extruido para evitar la flexión estructural en condiciones de carga útil total.
Las poleas cónicas forman la interfaz mecánica central. Mecanizadas para obtener ángulos cónicos precisos que coincidan con los radios de giro interior y exterior, estas poleas garantizan velocidades de línea sincronizadas en todo el ancho de la correa. Los lechos de soporte debajo de la correa utilizan láminas deslizantes de polietileno de peso molecular ultraalto (UHMW) o conjuntos de rodillos con rodamientos de bolas de precisión para reducir el calor por fricción y el consumo de energía.
Componente | Especificaciones técnicas/materiales | Rol operativo | Beneficio clave |
Marco transportador | Acero al carbono cortado con láser de 3 mm a 5 mm / acero inoxidable 304 | Proporciona una carcasa estructural rígida que resiste la deflexión radial. | Mantiene la cuadratura geométrica del marco bajo un par de carga elevado |
Polea motriz cónica | Acero C45 cónico de precisión/revestimiento de caucho | Combina perfectamente las velocidades de la correa lineal exterior/interior | Previene el deslizamiento, el desgaste y el desgaste térmico localizado de la correa |
Cinturón de transporte | Poliéster/PVC de 2 capas con cubierta superior de alta fricción | Transporta la carga útil a lo largo de la curva radial sin deslizamiento | La alta rigidez lateral evita el pandeo transversal de la correa |
Sistema de guía de borde | Rodamientos sellados de precisión en cadena de retención de servicio pesado | Absorbe el vector de tensión radial hacia adentro generado por la correa curva | Mantiene la correa perfectamente trazada a lo largo de su radio exterior. |
Cama deslizante | Hoja de UHMW-PE de baja fricción / Rodillos de soporte galvanizados | Soporta la parte inferior del cinturón en toda la superficie curva | Reduce los requisitos de par del motor de accionamiento y ahorra energía. |
Unidad motriz | Motorreductor cónico helicoidal de acoplamiento directo con VFD | Ofrece velocidad de rotación ajustable y aceleración suave. | Optimiza la eficiencia energética y la integración con los controles de la línea principal. |
Para obtener una descripción técnica completa de las variaciones estructurales y los criterios de selección en configuraciones de transporte especializadas, revise nuestra guía detallada sobre transportadores curvos..
El mantenimiento de rutina de una cinta transportadora curva se centra en monitorear los cojinetes guía del borde exterior, inspeccionar los ajustes de tensión de la correa, verificar la alineación de la polea cónica y garantizar la limpieza del lecho deslizante.
Debido a que las cintas transportadoras curvas experimentan fuerzas vectoriales radiales durante el funcionamiento continuo, las rutinas de mantenimiento difieren ligeramente de las de las cintas transportadoras rectas estándar. El mecanismo de guía del borde exterior, ya sea construido con cojinetes de precisión, guías de cadena o cuentas de seguimiento, absorbe una fuerza dinámica sustancial. Si las guías de seguimiento se desalinean o se desgastan, la tensión de la correa se desequilibra, lo que provoca un desgaste prematuro de los bordes, un mayor ruido del motor o contacto con el marco.
Las inspecciones visuales diarias deben confirmar que la correa se desplaza suavemente a lo largo de su arco designado sin chocar contra los topes de las guías de borde. Los protocolos de mantenimiento semanal requieren limpiar los residuos de la superficie del lecho deslizante, ya que el polvo acumulado u objetos extraños aumentan la fricción y la acumulación de calor debajo de la correa. Las inspecciones mensuales deben centrarse en verificar la alineación de la transmisión del motor, verificar los niveles de aceite de la caja de cambios y medir el desgaste de los cojinetes mediante diagnósticos de vibración ultrasónicos o comprobaciones manuales de juego.
Consejo de mantenimiento del sistema : Mida siempre la tensión de la correa utilizando tensiómetros especializados en tres puntos a lo ancho de la correa (arco interior, centro y arco exterior) durante el mantenimiento preventivo. La tensión desigual a lo largo de una cinta transportadora curva provoca un estiramiento localizado de la correa, acelera el desgaste de la guía de seguimiento y provoca el deslizamiento de la correa en la polea impulsora cónica.
Las cintas transportadoras curvas son componentes críticos en sectores de alto rendimiento, incluido el manejo de equipaje en aeropuertos, centros de cumplimiento de comercio electrónico, plantas automatizadas de procesamiento de alimentos y operaciones de embalaje.
En los sistemas de manipulación de equipaje de los aeropuertos (BHS), la fiabilidad es primordial. Los artículos de equipaje varían drásticamente en peso, forma y material, desde bolsas de lona de tela suave hasta maletas rígidas. Una cinta transportadora curva transporta el equipaje sin problemas a través de los puntos de control de seguridad, las curvas cerradas de las terminales y los carruseles de clasificación de equipaje sin que el equipaje quede atrapado, volteado o provoque atascos en el sistema. La superficie lisa y continua evita que las correas sueltas se enganchen, protegiendo tanto el equipaje como la maquinaria.
En los centros logísticos del comercio electrónico, por donde pasan miles de paquetes pequeños, bolsas de plástico y cajas de cartón corrugado por hora, mantener altas velocidades continuas es esencial. Las transferencias en línea recta con ruedas emergentes tienen dificultades para procesar bolsas de polietileno livianas, que a menudo se doblan o quedan atrapadas en los espacios de transferencia. La implementación de una cinta transportadora curva integrada permite a las instalaciones de comercio electrónico mantener velocidades de línea superiores a 2,5 metros por segundo en giros cerrados de 90 grados, manteniendo el espacio entre artículos para los equipos de clasificación automatizados.
Las líneas de procesamiento y envasado de alimentos también aprovechan transportadores curvos especializados construidos con correas de PU de calidad alimentaria y marcos de acero inoxidable. En las operaciones de panadería, los artículos delicados, como pasteles, galletas o chocolates sin hornear, deben pasar entre hornos, túneles de enfriamiento y máquinas empacadoras sin alterar el tono del producto ni causar daños físicos. El suave movimiento giratorio de una cinta transportadora curva preserva la integridad del producto y al mismo tiempo maximiza la longitud de los túneles de enfriamiento térmico dentro de espacios compactos de las instalaciones.
¿Por qué los diseñadores de instalaciones internacionales insisten en cintas transportadoras curvas diseñadas a medida para plantas automatizadas modernas? Las soluciones de transportadores estándar y disponibles a menudo obligan a realizar diseños de piso incómodos con tramos rectos innecesarios. Los transportadores curvos diseñados a medida se ajustan con precisión a los planos de las instalaciones existentes, eliminando cuellos de botella, optimizando la eficiencia del transporte e impulsando la rentabilidad operativa a largo plazo en las cadenas de suministro globales.
Comprender cómo funciona una cinta transportadora curva revela por qué es una inversión esencial para las instalaciones modernas de manipulación de materiales. Al resolver el desafío cinemático de las velocidades diferenciales internas y externas a través de rodillos cónicos cónicos de precisión y mecanismos guiados de seguimiento del borde exterior, las cintas transportadoras curvas ofrecen cambios direccionales continuos y suaves. La incorporación de estos sistemas elimina las peligrosas zonas muertas de transferencia, evita la desalineación de los artículos, preserva la frágil integridad del paquete y ahorra hasta un 40 % de espacio en las instalaciones. Ya sea que operen en centros de clasificación de comercio electrónico de alta velocidad, terminales de equipaje de aeropuertos o plantas de procesamiento de alimentos, las cintas transportadoras curvas optimizan el flujo de trabajo, aumentan el rendimiento por hora y proporcionan una base confiable para la infraestructura logística automatizada.
